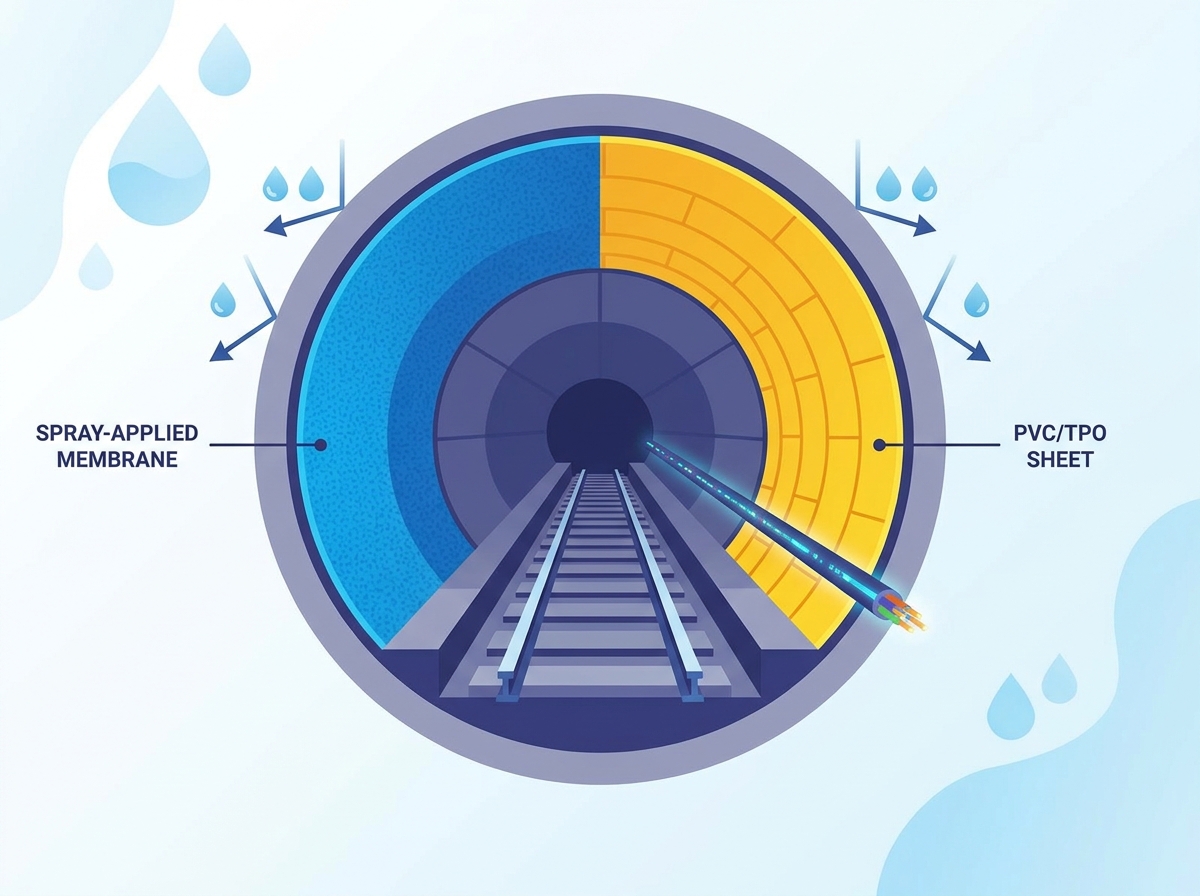

Las mejores soluciones de impermeabilización para túneles en proyectos de infraestructura subterránea

La impermeabilización de túneles protege la infraestructura subterránea de la infiltración de agua subterránea, el deterioro relacionado con la humedad y las costosas reparaciones. La entrada persistente de agua puede acelerar la corrosión del refuerzo, dañar los sistemas eléctricos e interrumpir el transporte o los servicios públicos.

Seleccionar un sistema de impermeabilización adecuado requiere más que comparar precios de materiales. Los ingenieros deben considerar la presión del agua subterránea, las condiciones geológicas, los métodos de excavación, el movimiento estructural, la seguridad contra incendios y el acceso para mantenimiento. Esta guía compara los sistemas comunes de impermeabilización de túneles, explica los factores clave de selección de materiales y describe medidas prácticas para mejorar la calidad de la instalación.

1. Desafíos clave en la impermeabilización de túneles

Presión hidrostática y química de las aguas subterráneas

La presión del agua subterránea aumenta con la altura del agua sobre el túnel. Como estimación aproximada, una altura de agua de 10 metros produce aproximadamente 0,1 MPa de presión hidrostática. La presión de diseño real depende de los niveles de agua subterránea, las condiciones de drenaje y los requisitos específicos del proyecto.

La química del agua subterránea también afecta la durabilidad. Los sulfatos, cloruros y otras sustancias agresivas pueden dañar el concreto o afectar los materiales impermeabilizantes. Las investigaciones del sitio deben identificar la exposición química relevante antes de que el equipo de diseño seleccione un sistema de impermeabilización.

Movimiento estructural y actividad sísmica

Los asentamientos, los cambios de temperatura y los movimientos sísmicos pueden crear grietas o tensionar los detalles de impermeabilización. El sistema seleccionado debe adaptarse al movimiento esperado y seguir siendo compatible con el diseño estructural.

Las membranas flexibles y los sistemas de articulaciones adecuados pueden ayudar a controlar el movimiento. Sin embargo, el rendimiento depende de las propiedades del material, los detalles de las juntas, las condiciones del sustrato y la calidad de la instalación.

Método de construcción y limitaciones del sitio

El método de excavación determina qué soluciones de impermeabilización son prácticas.

• Túneles de corte y cubierta: Los Membrana de impermeabilización.s preaplicados se pueden instalar contra estructuras de contención preparadas antes de que se moldee el revestimiento principal de concreto.

• Túneles perforados: los revestimientos segmentarios prefabricados comúnmente dependen de sistemas de juntas diseñados en las juntas de los segmentos. Es posible que se requieran medidas adicionales en conexiones y estructuras especiales.

• Túneles de perforación y voladura o NATM: La impermeabilización puede utilizar láminas o membranas aplicadas por aspersión entre los revestimientos primario y secundario, según el diseño.

2. Sistemas de impermeabilización de túneles con drenaje o sin drenaje

Sistemas drenados

Los sistemas de drenaje recogen el agua subterránea detrás o alrededor del revestimiento y la dirigen a canales o tuberías de drenaje designados. Este enfoque puede reducir la presión del agua que actúa sobre el revestimiento cuando el sistema de drenaje funciona según lo diseñado.

Sin embargo, la capacidad de drenaje puede disminuir debido a sedimentos, depósitos minerales o problemas de mantenimiento. Los diseñadores deben evaluar los requisitos de descarga, el acceso para la limpieza y el impacto ambiental de la eliminación de aguas subterráneas.

Sistemas sin drenaje

Los sistemas sin drenaje o con tanque están diseñados para resistir la presión especificada del agua subterránea sin depender de una descarga continua de agua subterránea. Pueden ser adecuados para túneles urbanos, cruces submarinos y sitios donde se debe controlar la extracción de agua subterránea.

La estructura, las juntas y la capa impermeabilizante deben trabajar juntas para resistir las cargas de diseño. El espesor requerido del refuerzo y del revestimiento debe determinarse mediante cálculos estructurales en lugar de asumirse únicamente a partir del método de impermeabilización.

Comparación de sistemas drenados y no drenados

Factor de evaluación	Sistema drenado	Sistema no drenado
Gestión del agua	Recoge y descarga aguas subterráneas.	Resiste la presión del agua subterránea de diseño.
Mantenimiento	La inspección y limpieza del drenaje son importantes.	La integridad de la impermeabilización y el estado de las juntas son fundamentales
Consideraciones ambientales	Evaluación de las necesidades de descarga y abatimiento de aguas subterráneas	Puede reducir la necesidad de descarga continua de aguas subterráneas.
Diseño estructural	Depende del rendimiento del drenaje y de la presión del agua residual.	Debe tener en cuenta la presión y elevación especificadas del agua subterránea.
Aplicaciones típicas	Adecuado donde el drenaje está permitido y es mantenible	Adecuado donde se requiere control de aguas subterráneas o estricta estanqueidad

La elección final debe reflejar el informe geotécnico, los requisitos ambientales, los cálculos estructurales y el plan de mantenimiento a largo plazo.

3. Tecnologías y materiales comunes de impermeabilización de túneles

3.1 Membranas impermeabilizantes totalmente adheridas previamente aplicadas

Las membranas preaplicadas se instalan antes de verter el hormigón estructural. Luego, el hormigón se cuela contra la superficie de unión designada para la membrana. Una unión diseñada adecuadamente puede ayudar a limitar la migración lateral de agua entre la membrana y el concreto.

Estos sistemas son particularmente relevantes para túneles de corte y cubierta y otras aplicaciones de impermeabilización de lado ciego donde el acceso externo queda limitado después de la construcción.

La membrana impermeabilizante preaplicada MBP-Pro de CANLON está diseñada para aplicaciones subterráneas, incluidos túneles y estructuras de metro. Los equipos de proyecto deben confirmar la compatibilidad del producto, detallar los requisitos y las instrucciones de instalación antes de la especificación.

3.2 Membranas de láminas flexibles

Las membranas laminadas proporcionan una capa impermeabilizante continua cuando las uniones, penetraciones y transiciones se detallan adecuadamente. La selección del material debe considerar la exposición química, la flexibilidad, la instalación de las uniones, la resistencia a las perforaciones y la compatibilidad con el sistema de revestimiento.

Material	Consideraciones clave
CLORURO DE POLIVINILO	Flexibles y comúnmente unidas mediante soldadura térmica; verificar la compatibilidad química y los requisitos específicos del producto.
HDPE	Ofrece resistencia química y resistencia mecánica; Los métodos detallados y conjuntos requieren una planificación cuidadosa.
OPC	Proporciona una opción de membrana termoplástica; Se deben verificar las condiciones de soldadura y la compatibilidad del producto.
EPDM	Ofrece flexibilidad y elongación; Confirme la idoneidad del sistema de túnel y los detalles de las juntas.

Ningún material es adecuado para todos los túneles. La selección debe basarse en datos verificados del producto, condiciones del proyecto y estándares aplicables.

3.3 Membranas impermeabilizantes de aplicación líquida

Los sistemas de aplicación líquida pueden formar una capa continua alrededor de superficies irregulares y detalles complejos. Pueden ser útiles para secciones seleccionadas de túneles, transiciones o trabajos de rehabilitación.

La calidad de la aplicación depende de la preparación del sustrato, las condiciones de humedad, la temperatura, el espesor del recubrimiento y los requisitos de curado. El producto especificado debe ser compatible con el sustrato y las capas constructivas posteriores.

3.4 Impermeabilización Cristalina y Cementosa

Los productos cristalinos pueden reducir la penetración de agua a través del hormigón en condiciones adecuadas. Los recubrimientos cementosos también pueden ser útiles en superficies de concreto estables o en aplicaciones de reparación seleccionadas.

Estos materiales no deberían reemplazar automáticamente una membrana primaria en túneles expuestos a una presión de agua o movimiento estructural significativo. Su idoneidad depende de las condiciones de las grietas, los requisitos de diseño y la estrategia general de impermeabilización.

3.5 Lechada por inyección para reparación de fugas

Los materiales de inyección pueden ayudar a sellar grietas, juntas y huecos en las estructuras de túneles existentes. Los materiales a base de poliuretano, epoxi y acrílico tienen diferentes propósitos, por lo que la selección debe reflejar el flujo de agua, el movimiento de las grietas y los requisitos estructurales.

Antes de la inyección, los equipos deben identificar la ruta de fuga y evaluar si el problema involucra una grieta en movimiento, una junta de construcción o un vacío detrás del revestimiento. La inyección puede controlar las fugas locales, pero no reemplaza una evaluación completa de la impermeabilización.

4. Cómo seleccionar un sistema de impermeabilización de túneles

Un sistema adecuado debería abordar los riesgos más importantes del proyecto en lugar de depender de un único reclamo material.

• Condiciones del agua subterránea: Establezca el nivel freático, la presión esperada, la variación estacional y la química del agua subterránea.

• Método de excavación: Confirme si son prácticos los sistemas de aplicación previa, posterior, de junta segmentada o de aplicación por aspersión.

• Movimiento estructural: revisar las expectativas de asentamiento, las condiciones sísmicas, las juntas de expansión y el diseño de control de grietas.

• Limitaciones de construcción: evalúe las condiciones del sustrato, el espacio de trabajo disponible, la exposición al clima y la secuencia de instalación.

• Requisitos ambientales y contra incendios: Verifique los códigos de proyecto y la documentación de materiales aplicables.

• Acceso de mantenimiento: considere la limpieza del drenaje, la inspección y la reparación futura de fugas.

• Costo del ciclo de vida: compare los costos de instalación inicial con los riesgos de inspección, reparación e interrupción del servicio.

Para aplicaciones de ingeniería civil subterránea, CANLON proporciona una descripción general de sus soluciones en la página oficial de Ingeniería Civil.

5. Control de Calidad de la Instalación y Prevención de Riesgos

Preparación del sustrato

El sustrato debe cumplir con los requisitos del sistema seleccionado en cuanto a estabilidad, limpieza, perfil de superficie y condiciones de humedad. Las proyecciones afiladas, el material suelto y los defectos superficiales inadecuados deben corregirse antes de la instalación de la membrana.

Las capas de protección o componentes de drenaje solo deben usarse cuando lo requiera el sistema especificado.

Juntas, penetraciones y transiciones

Las juntas de construcción, las juntas de expansión, las penetraciones de tuberías y los cambios en la geometría estructural requieren diseños de impermeabilización detallados. Se pueden especificar protectores de agua, selladores compatibles, mangueras de inyección o componentes de membrana adicionales según el tipo de junta y el diseño del proyecto.

Costuras de membrana y reparación de daños.

Los instaladores deben seguir los procedimientos aprobados por el fabricante para superposiciones, soldaduras, uniones y reparaciones. Las áreas dañadas deben inspeccionarse y repararse antes de cubrir la membrana con concreto u otras capas de construcción.

Inspección y pruebas

El plan de garantía de calidad debería definir puntos de inspección y métodos de prueba adecuados antes de comenzar el trabajo. Dependiendo del tipo de membrana, la configuración de la costura y las especificaciones del proyecto, las pruebas pueden incluir revisiones de las costuras, pruebas de vacío u otros métodos aprobados de detección de fugas.

Todos los resultados de las inspecciones y reparaciones deben documentarse antes de ocultar la capa impermeabilizante.

Para obtener una referencia real de la aplicación de túneles, consulte de CANLON el proyecto de tablero de drenaje e impermeabilización del túnel Tianjia .

6. Costo del ciclo de vida y mantenimiento a largo plazo

El costo inicial de un sistema de impermeabilización no representa el costo total de su ciclo de vida. Las reparaciones de fugas pueden requerir acceso difícil, restricciones de tráfico, mano de obra especializada e interrupciones del servicio.

Un plan de mantenimiento práctico debe abordar:

• Inspección de juntas accesibles y puntos de fuga visibles.

• Limpieza e inspección programada de los sistemas de drenaje, en caso de que estén instalados.

• Monitoreo de áreas recurrentes de humedades, grietas e ingreso de agua.

• Documentación de reparaciones y cambios en los patrones de fugas.

• Revisión del desempeño de la impermeabilización después de cambios estructurales u operativos importantes.

La solución más rentable es el sistema que cumpla con los requisitos del proyecto y pueda instalarse, inspeccionarse y mantenerse de manera confiable durante toda su vida útil prevista.

Conclusión

La mejor solución de impermeabilización de túneles depende de la presión del agua subterránea, las condiciones geológicas, los métodos de excavación, el movimiento estructural y los requisitos de mantenimiento. Los sistemas con y sin drenaje tienen diferentes propósitos, mientras que las membranas, los recubrimientos, los materiales cristalinos y las lechadas de inyección abordan diferentes partes de la estrategia de impermeabilización.

Para muchas aplicaciones en el lado ciego, las membranas completamente adheridas previamente aplicadas pueden ayudar a limitar la migración lateral del agua cuando se especifican e instalan correctamente. El rendimiento a largo plazo también depende del detalle de las juntas, la preparación del sustrato, la inspección y el cumplimiento de los requisitos del proyecto.

La coordinación temprana entre diseñadores, contratistas y especialistas en impermeabilización ayuda a reducir los riesgos de construcción y mejorar la confiabilidad de la infraestructura subterránea.

Preguntas frecuentes

1. ¿Cuál es el mejor sistema de impermeabilización para túneles?

No existe una solución universal. La elección depende de la presión del agua subterránea, el método de excavación, la geología, el movimiento estructural y los requisitos de mantenimiento.

2. ¿Cuál es la diferencia entre impermeabilización de túneles con y sin drenaje?

Los sistemas de drenaje recogen y descargan aguas subterráneas. Los sistemas sin drenaje están diseñados para resistir la presión de agua especificada sin depender de una descarga continua de agua subterránea.

3. ¿Qué es un Membrana de impermeabilización. preaplicado?

Se instala antes de verter el hormigón estructural. Luego, el hormigón se cuela contra la superficie de unión designada, lo que ayuda a formar una interfaz impermeabilizante integrada.

4. ¿Puede la impermeabilización cristalina sustituir una membrana de túnel?

No en todas las aplicaciones. Los materiales cristalinos pueden reducir la permeabilidad del concreto, pero su capacidad para adaptarse al movimiento estructural y la presión del agua debe evaluarse para el proyecto específico.

5. ¿Cómo se pueden reducir los fallos en la impermeabilización de túneles?

Prepare el sustrato correctamente, detalle las juntas y penetraciones cuidadosamente, siga los procedimientos de instalación aprobados, inspeccione las uniones y complete las pruebas especificadas antes de cubrir la capa impermeabilizante.
