Por qué la impermeabilización ciega es la solución preferida para la protección de paredes subterráneas

La densificación urbana y los diseños de sótanos profundos han obligado cada vez más a los desarrolladores a realizar construcciones sin línea de propiedad, eliminando la zona de amortiguación espacial necesaria para la excavación exterior tradicional. Cuando los muros de cimentación se vierten directamente contra los sistemas de retención de suelo, los contratistas pierden el acceso a la cara exterior del muro estructural. No proteger adecuadamente estas estructuras inaccesibles bajo el nivel del suelo de la presión hidrostática conduce a una entrada de agua catastrófica, degradación estructural y escenarios de remediación prácticamente imposibles.

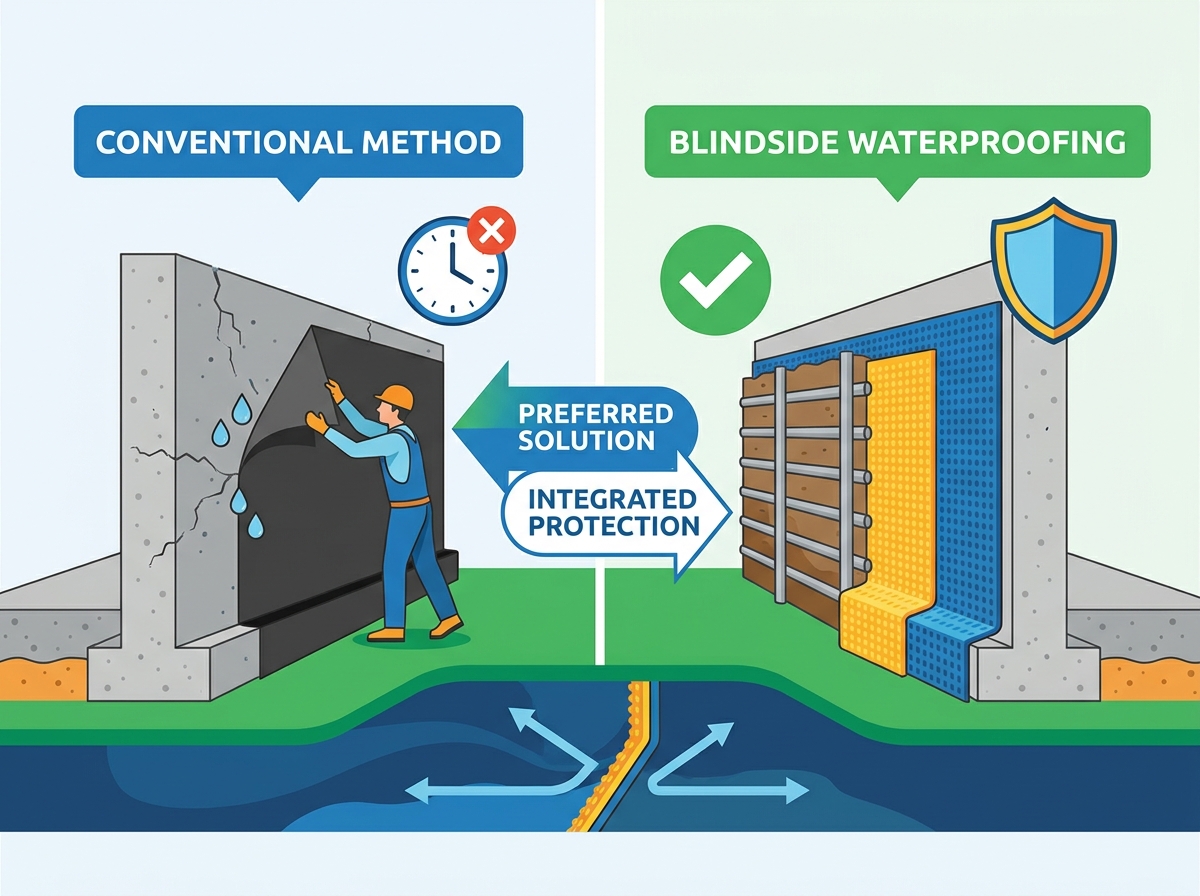

Blindside Waterproofing invierte la secuencia tradicional al instalar la envoltura protectora antes de colocar el concreto estructural. Esta guía evalúa la mecánica, las tecnologías de membranas y las realidades de implementación de los sistemas de lado ciego para ayudar a los equipos de proyecto a especificar la solución adecuada para entornos subterráneos de alto riesgo.

• Las limitaciones del sitio dictan el método: la impermeabilización del lado ciego es el enfoque obligatorio para sitios con línea de lote cero, excavaciones urbanas profundas y construcción de túneles donde la sobreexcavación es física o legalmente imposible.

• La adherencia es la métrica crítica: el éxito de un sistema de lado ciego depende de su capacidad para formar un enlace continuo, mecánico o químico con el concreto vertido para evitar la migración lateral de agua si ocurre una perforación.

• La preparación del sustrato no es negociable: el rendimiento de la membrana está directamente relacionado con la calidad del sistema de retención del suelo (revestimiento, tablestacas o hormigón proyectado) sobre el que se instala.

• La mitigación de riesgos supera el costo inicial: si bien los materiales y los detalles del lado ciego requieren una mayor inversión inicial, eliminan los costos exponencialmente más altos de la inyección de fugas en el lado negativo y la reparación estructural posterior a la construcción.

Por qué es necesaria la impermeabilización ciega

Definición de la restricción espacial

La construcción urbana opera bajo severas limitaciones físicas. Los cimientos adyacentes, los límites de propiedad y los corredores de servicios públicos impiden habitualmente la sobreexcavación estándar de dos a tres pies requerida para la impermeabilización tradicional del lado positivo. Sin esta autorización, los trabajadores no pueden acceder a la pared exterior después de que el concreto se haya curado para aplicar revestimientos protectores, membranas en láminas o paneles de drenaje. El muro estructural debe colarse directamente contra el sistema de retención de tierra temporal o permanente. Esta realidad espacial invalida por completo los enfoques convencionales de impermeabilización, lo que obliga a un cambio fundamental en la forma en que se construye y protege la envolvente del edificio contra la intrusión de agua subterránea.

La mecánica de la impermeabilización del lado ciego

La impermeabilización del lado ciego requiere una inversión completa de la secuencia de construcción estándar. Comprender este cambio es fundamental para la secuenciación de proyectos y la gestión de riesgos. El proceso generalmente sigue estas distintas fases:

1. Instalación del sistema de retención de tierra, como pilotes soldados y revestimientos de madera, pilotes de chapa de acero o muros secantes.

2. Preparación del sustrato para asegurar una superficie relativamente lisa y continua, libre de grandes huecos o protuberancias afiladas.

3. Aplicación del Membrana de impermeabilización. directamente al sistema de apuntalamiento, con la cara activa o adhesiva orientada hacia el futuro vertido del hormigón.

4. Instalación de acero de refuerzo (barra) directamente delante de la membrana, teniendo mucho cuidado para evitar perforaciones.

5. Colocación del hormigón estructural o aplicación de hormigón proyectado estructural contra la membrana.

A medida que el concreto cura, forma un enlace mecánico o químico con la membrana, creando un sello integral permanente que permanece en su lugar durante toda la vida útil de la estructura.

La interfaz crítica horizontal a vertical

La junta de transición entre la impermeabilización horizontal debajo de la losa y la membrana de la pared vertical representa el punto de falla más común en cualquier envolvente debajo del nivel del suelo. Esta junta fría estructural experimenta una tensión significativa durante la colocación del hormigón, el ciclo térmico y el asentamiento del edificio. Los detalles adecuados requieren refuerzos reforzados, unión adhesiva continua y, a menudo, la integración de impermeabilizantes hidrófilos. Si esta intersección se ve comprometida, el agua subterránea bajo presión hidrostática aprovechará la debilidad, inundando los niveles más bajos de la estructura. Los equipos de campo deben ejecutar esta transición con absoluta precisión, ya que une dos fases distintas de construcción que pueden estar separadas por semanas o meses.

Los altos riesgos de la inaccesibilidad

Una vez vertido el hormigón, la membrana queda enterrada permanentemente entre el muro estructural y el sistema de retención de tierra. La remediación desde el exterior es físicamente imposible. Si se produce una fuga, el único recurso es la inyección invasiva en el interior del lado negativo utilizando lechadas de poliuretano o epoxi. Estas reparaciones son muy disruptivas, requieren la eliminación de acabados interiores y, a menudo, solo brindan un alivio temporal ya que el agua simplemente migra al siguiente camino de menor resistencia. Elegir el sistema correcto y ejecutar una instalación impecable es fundamental porque las reparaciones posteriores a la construcción no abordan la causa raíz de la infracción.

Tipos de membranas impermeabilizantes para lados ciegos

Sistemas de arcilla bentonita

La bentonita de sodio es una arcilla natural que se expande hasta quince veces su volumen seco al entrar en contacto con el agua. Cuando está confinada entre el hormigón estructural y el sistema de retención del suelo, esta expansión forma un gel denso y de baja permeabilidad que bloquea la entrada de agua. Estos sistemas ofrecen excelentes capacidades de autocuración para pinchazos menores y se adaptan fácilmente a superficies de revestimiento irregulares. Sin embargo, conllevan riesgos importantes. La bentonita es muy vulnerable a la hidratación prematura provocada por la lluvia o el agua estancada antes de verter el hormigón. Si se expande antes del confinamiento, pierde su capacidad impermeabilizante. Además, la bentonita se degrada rápidamente en aguas subterráneas altamente salinas o contaminadas, lo que hace que realizar pruebas exhaustivas del suelo sea un requisito previo para la especificación.

Polietileno de alta densidad (HDPE) y sistemas totalmente adheridos

Estas membranas combinan un respaldo de HDPE resistente a perforaciones con un adhesivo agresivo sensible a la presión y una capa protectora resistente a la intemperie. La característica definitoria de estos sistemas es su capacidad para formar un vínculo integral y permanente con el concreto a medida que cura. Este enlace proporciona una resistencia excepcional a la migración lateral del agua; Si se perfora la membrana, el agua no puede viajar entre la lámina de plástico y la pared de hormigón. Los sistemas de HDPE también ofrecen una alta resistencia química. El principal desafío radica en la instalación. Requieren detalles meticulosos en las uniones, a menudo utilizando cintas especializadas o soldadura por calor, y son menos tolerantes en sustratos muy irregulares en comparación con la bentonita o las opciones de aplicación líquida.

Membranas de PVC y Caucho Sintético

Las láminas termoplásticas flexibles (PVC) o elastoméricas proporcionan excelentes capacidades de elongación y formación de puentes, lo que las hace adecuadas para proyectos que anticipan asentamientos estructurales o actividad sísmica importantes. Estos sistemas suelen estar compartimentados mediante una rejilla de tapones de agua hidrófilos o de PVC soldados directamente a la membrana. Si se produce una brecha, los tapones de agua limitan la fuga a una sección específica de la red, lo que simplifica las reparaciones de inyección específicas posteriores. El principal inconveniente es la gran dependencia de las costuras termosoldadas. Lograr una integridad hermética requiere mano de obra altamente calificada, equipo especializado y pruebas rigurosas de control de calidad de cada costura antes de la colocación del concreto.

Soluciones híbridas y de aplicación de fluidos para el lado ciego

Los sistemas de aplicación fluida implican membranas aplicadas con aspersión o con llana sobre una tabla de drenaje o una lámina portadora, a menudo combinadas con una capa de asfalto modificado con polímeros. Estas soluciones ofrecen una instalación monolítica y sin costuras que navega fácilmente por penetraciones complejas como amarres, clavos para suelo y conductos de servicios públicos. Eliminan las vulnerabilidades de las costuras inherentes a los productos en láminas. Sin embargo, lograr un espesor constante en milésimas de pulgada depende completamente de la habilidad del aplicador. Además, estos materiales requieren condiciones específicas de temperatura y humedad durante su aplicación, lo que los hace muy susceptibles a retrasos climáticos.

Tipo de sistema	Mecanismo primario	Ventaja clave	Vulnerabilidad principal
Arcilla bentonita	Formación de gel expansivo bajo confinamiento	Autocurativo, altamente adaptable al revestimiento rugoso	Hidratación prematura, sensible a la alta salinidad.
HDPE / Totalmente Adherido	Unión adhesiva integral con hormigón curado.	Previene la migración lateral de agua, alta resistencia química	Requiere un sustrato liso y detalles estrictos de las costuras.
PVC/Caucho Sintético	Barrera de lámina flexible con compartimentación	Alto alargamiento, puenteo de asentamiento, reparación específica	Soldadura térmica compleja que requiere mano de obra altamente cualificada
De aplicación fluida/híbrido	Revestimiento monolítico sobre lámina portadora	Sin costuras, maneja fácilmente penetraciones complejas	Depende del clima, requiere un control preciso del espesor

Factores clave de rendimiento para la impermeabilización del lado ciego

Prevención de la migración lateral del agua (ASTM D903)

El valor de adhesión al pelado de la membrana al concreto, medido según ASTM D903, es la métrica más crítica para evaluar el desempeño en el lado ciego. En un entorno de cimientos profundos, las perforaciones durante la instalación de barras de refuerzo o la colocación de concreto son una probabilidad estadística. Si se produce una infracción, el sistema debe localizar la fuga. Sin una fuerte adhesión, el agua que ingresa a través de un orificio viajará lateralmente entre la membrana y la pared estructural, y eventualmente encontrará una grieta o junta fría para ingresar al edificio. La alta adherencia al pelado garantiza que cualquier pinchazo permanezca aislado, lo que evita la entrada generalizada de agua y permite reparaciones localizadas y manejables.

Resistencia a la presión hidrostática (ASTM D5385)

Los escenarios de cimentaciones profundas someten a las membranas a una presión de agua alta y continua. Un sótano que se extiende tres niveles por debajo del nivel freático puede experimentar presiones hidrostáticas superiores a 150 psi. La evaluación de materiales según ASTM D5385 garantiza que el sistema elegido pueda soportar estas fuerzas extremas sin romperse, deslaminarse o forzar el agua a través de imperfecciones microscópicas en las uniones. La membrana debe mantener su integridad estructural y unión adhesiva bajo una presión constante e implacable durante toda la vida útil de diseño de la estructura.

El papel de los geocompuestos de drenaje integrado

Depender únicamente de una membrana de barrera es una estrategia de alto riesgo. La incorporación de una tabla de drenaje o una lámina con hoyuelos entre el sistema de retención de tierra y el Membrana de impermeabilización. alivia la presión de la cabeza hidrostática. Estos geocompuestos crean un espacio vacío continuo que canaliza el agua subterránea hacia una losa llorosa o un sistema de drenaje de base antes de que pueda probar los límites de la membrana. Al eliminar la presión del agua estancada, la capa impermeabilizante primaria actúa como una defensa secundaria contra la humedad en lugar de una presa estructural que frena un lago subterráneo.

Tolerancia a las perforaciones y durabilidad

La membrana debe sobrevivir a las brutales realidades de la fase de construcción. Después de la instalación, la membrana está sujeta a la instalación de acero de refuerzo pesado, chispas de soldadura, caídas de herramientas y la inmensa presión de la colocación de concreto. La alta resistencia a la perforación, que a menudo se logra a través de respaldos gruesos de HDPE o capas compuestas reforzadas, garantiza que la membrana permanezca intacta hasta que el concreto fragüe. Los equipos de campo deben equilibrar la necesidad de flexibilidad para recorrer las esquinas con la absoluta dureza necesaria para sobrevivir a la instalación de la jaula de barras de refuerzo.

Compatibilidad química

Es absolutamente necesario hacer coincidir el material de la membrana con la química del suelo y los contaminantes del agua subterránea específicos del sitio. Los entornos urbanos suelen presentar suelos contaminados que contienen hidrocarburos, metales pesados ​​o disolventes industriales. Las zonas costeras presentan desafíos de alta salinidad. Los sulfatos en el suelo pueden degradar ciertos materiales asfálticos o arcillosos. Un informe geotécnico completo debe informar el proceso de especificación, garantizando que la membrana elegida no se degrade químicamente, no se hinche incorrectamente ni pierda sus propiedades adhesivas cuando se exponga al perfil de agua subterránea específico del sitio.

Desafíos y soluciones de instalación de impermeabilización en el lado ciego

Preparación del sustrato y tipos de apuntalamiento

El rendimiento de cualquier sistema de lado ciego está indisolublemente ligado a la calidad del sustrato sobre el que se instala. Los diferentes métodos de apuntalamiento requieren estrategias de preparación específicas para prevenir fallas de la membrana.

• Pila de soldado y revestimiento de madera: este método común a menudo deja espacios importantes entre las tablas de revestimiento y transiciones irregulares en los pilotes de acero. La preparación requiere llenar los huecos con lechada o masilla, quitar los clavos que sobresalen y, a menudo, instalar una tabla de drenaje continua o un revestimiento de madera contrachapada para crear una superficie adecuada y uniforme para la aplicación de la membrana.

• Tablestacas de acero: El profundo perfil corrugado y los bordes afilados de las Tablestacas presentan serios desafíos. La aplicación de membranas en láminas directamente a las corrugaciones a menudo produce puentes, donde la membrana se estira a través del vacío y se rompe bajo el peso del concreto. Los detalles requieren llenar las flautas con concreto o instalar un perfil de espuma o madera contrachapada resistente para crear una superficie plana.

• Muros secantes y hormigón proyectado: aunque generalmente son más uniformes que el revestimiento, estas superficies pueden ser muy abrasivas. Es necesario perfilar la superficie para eliminar las protuberancias de agregados afilados. A menudo es necesaria una capa de enlucido o una capa de cojín de geotextil pesado para evitar que la membrana se rompa sobre contornos irregulares durante la colocación del concreto.

Gestión de detalles complejos

El campo grueso de la membrana rara vez falla; las fugas ocurren casi exclusivamente en las penetraciones, transiciones y terminaciones. La gestión de estos detalles requiere un estricto cumplimiento de los protocolos del fabricante.

• Las penetraciones que involucran plomería, conductos eléctricos y varillas de conexión a tierra exigen protocolos de sellado estrictos utilizando botas especializadas, tapajuntas de aplicación líquida y anillos de sujeción de acero inoxidable.

• Los amarres y clavos para el suelo representan los puntos de fuga más comunes. Requieren cajas de detalles especializadas o aplicaciones de masilla que puedan adaptarse a la forma irregular de la cabeza del anclaje manteniendo al mismo tiempo un sello hermético.

• Las transiciones debajo de la losa a la pared deben unir la junta fría estructural sin problemas, lo que a menudo requiere una doble capa de membrana y la integración de un impermeabilizante hidrófilo.

• Las terminaciones a nivel de grado requieren sujeción mecánica con una barra de terminación y tapajuntas continuos para evitar que el agua superficial migre detrás del sistema de membrana.

Riesgos de colocación de hormigón y hormigón proyectado

El vertido de hormigón en sí presenta riesgos importantes para la envoltura impermeabilizante. Durante las operaciones de colado in situ, las técnicas de vibración inadecuadas pueden hacer que el cabezal del vibrador golpee y rompa la membrana. Las alturas de caída excesivas pueden provocar una segregación de áridos, provocando que piedras pesadas impacten y dañen la capa impermeabilizante. Las aplicaciones de hormigón proyectado introducen un conjunto diferente de riesgos. La alta velocidad de impacto del hormigón proyectado puede desgastar o rasgar membranas más blandas. Lo que es más grave, una mala aplicación de hormigón proyectado puede provocar 'sombras', es decir, la creación de huecos o panales detrás del acero de refuerzo. Si el hormigón proyectado no encapsula completamente la barra de refuerzo y no hace contacto sólido con la membrana, nunca se forma la unión adhesiva continua requerida, lo que deja un camino para la migración del agua.

Garantía de Calidad e Inspección

Dada la permanente inaccesibilidad del sistema, una rigurosa garantía de calidad es la única defensa contra fallos catastróficos. No basta con confiar únicamente en la inspección visual del contratista instalador.

1. Contrate a un inspector de impermeabilización externo independiente para que revise todos los detalles antes de colocar el concreto.

2. Realice pruebas de humo en sistemas de PVC compartimentados para identificar fallas microscópicas en las costuras.

3. Realice pruebas de vacaciones (pruebas de chispa) en sistemas de aplicación de fluidos para detectar poros o áreas de espesor insuficiente en milésimas de pulgada.

4. Ejecute una señalización visual final de todos los detalles de amarre, penetraciones y juntas de transición inmediatamente antes del vertido del concreto, asegurándose de que no se produzcan daños durante la instalación de las barras de refuerzo.

Costo y valor de la impermeabilización del lado ciego

Maximizar la huella edificable

El principal impulsor financiero para la adopción de técnicas de lado ciego es la maximización de la huella edificable. Al eliminar la necesidad de un perímetro de sobreexcavación de dos a tres pies, los desarrolladores pueden construir los muros de cimientos directamente contra el límite de la propiedad. En entornos urbanos densos donde los costos de adquisición de terrenos son astronómicos, capturar estos metros cuadrados subterráneos adicionales es muy lucrativo. Esta huella ampliada permite puestos de estacionamiento adicionales, salas mecánicas más grandes o espacio comercial ampliado, lo que mejora directamente el retorno de la inversión general del proyecto y compensa los costos de construcción especializados.

Primas de materiales y mano de obra versus costos del ciclo de vida

Los sistemas de lado ciego conllevan una prima distinta tanto en los costos de materiales como en la mano de obra especializada requerida para la instalación. Los detalles meticulosos, la preparación del sustrato y los rigurosos procesos de control de calidad exigen un mayor desembolso de capital inicial en comparación con la impermeabilización tradicional contra la humedad del lado positivo. Sin embargo, esta inversión inicial debe sopesarse frente a los riesgos del ciclo de vida. Una envolvente fallida por debajo del nivel del suelo tiene consecuencias financieras catastróficas, que incluyen daños estructurales por agua, eliminación exhaustiva del moho, perturbaciones para los inquilinos y la necesidad de continuas y costosas inyecciones de epoxi durante la vida útil del edificio. Invertir en un sistema de lado ciego robusto y totalmente adherido mitiga estos pasivos a largo plazo, asegurando la integridad estructural y la usabilidad del espacio subterráneo.

Conclusión

La impermeabilización del lado ciego es una de las soluciones más confiables para proteger estructuras subterráneas donde el acceso exterior no está disponible después de la construcción. Al seleccionar el sistema de membrana adecuado, garantizar los detalles adecuados e implementar un riguroso control de calidad durante toda la instalación, los equipos del proyecto pueden reducir significativamente los riesgos de entrada de agua, mejorar la durabilidad estructural y minimizar las costosas remediaciones futuras.

Para maximizar el rendimiento de impermeabilización a largo plazo, considere las siguientes recomendaciones:

• Realice investigaciones geotécnicas integrales y evaluaciones de aguas subterráneas antes de seleccionar un sistema de impermeabilización de lado ciego.

• Elija tecnologías de membranas según las condiciones del sustrato, la presión hidrostática y los requisitos ambientales específicos del proyecto.

• Preste mucha atención a detalles críticos como penetraciones, transiciones y conexiones horizontales a verticales durante la instalación.

• Implemente procedimientos independientes de inspección y control de calidad antes de la colocación del concreto para garantizar la confiabilidad de la impermeabilización a largo plazo.

Con décadas de experiencia en tecnología de impermeabilización e innovación en envolventes de edificios, CANLON se ha establecido como un fabricante reconocido mundialmente de sistemas avanzados de impermeabilización para construcción comercial, industrial, de infraestructura y residencial. A través de investigación y desarrollo continuos, fabricación inteligente y estrictos estándares de calidad internacionales, la empresa ofrece soluciones de impermeabilización de alto rendimiento que cumplen con los exigentes requisitos de los proyectos de construcción estructurales y subterráneos modernos.

Desde Membrana de impermeabilización.s y sistemas de impermeabilización por debajo del nivel del suelo hasta impermeabilización de techos y soluciones integradas de envolventes de edificios, CANLON ofrece productos integrales, consultas de ingeniería profesional, soporte personalizado para proyectos y servicios técnicos a largo plazo. Al combinar tecnología innovadora con desarrollo de productos sustentables, CANLON ayuda a arquitectos, ingenieros, contratistas y desarrolladores a mejorar la calidad de la construcción, extender la vida útil de los edificios y crear estructuras más seguras, duraderas y resilientes.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre impermeabilización del lado ciego y del lado positivo?

R: La impermeabilización del lado positivo se aplica al exterior de un muro de concreto curado, lo que requiere espacio de excavación para el acceso de los trabajadores. La impermeabilización del lado ciego se aplica al sistema de retención de suelo antes de que la pared estructural se vierta contra él, y se utiliza cuando el acceso exterior es físicamente imposible debido a restricciones de línea de lote cero.

P: ¿Se puede reparar la impermeabilización del lado ciego después de verter el concreto?

R: Las reparaciones exteriores son imposibles una vez que el concreto cura porque la membrana está permanentemente enterrada. La remediación requiere inyecciones invasivas en el lado negativo del interior utilizando lechadas de poliuretano o epoxi, que son altamente disruptivas y a menudo solo brindan soluciones temporales.

P: ¿Cuál es el mejor sustrato para un sistema de impermeabilización de lado ciego?

R: Lo ideal es un sustrato liso y continuo. El revestimiento de madera contrachapada sobre un revestimiento de madera rugosa, las ranuras rellenas de concreto sobre Tablestacas o una capa de enlucido sobre concreto proyectado rugoso proporcionan la superficie uniforme necesaria para una adhesión adecuada de la membrana y evita que se formen puentes o se rompan.

P: ¿Cómo afecta la migración lateral del agua a la impermeabilización del lado ciego?

R: Si se perfora una membrana, el agua puede viajar lateralmente entre la membrana y el muro de concreto hasta encontrar una grieta para ingresar al edificio. Los sistemas con alta adherencia al pelado se adhieren directamente al concreto, localizando la fuga y evitando esta migración generalizada.

P: ¿Es la impermeabilización del lado ciego compatible con el hormigón proyectado estructural?

R: Sí, pero requiere membranas específicas diseñadas para soportar la alta velocidad de impacto de la aplicación. Se requiere una técnica de boquilla cuidadosa para evitar 'sombras' o huecos detrás de la barra de refuerzo, lo que comprometería la unión adhesiva crítica entre el concreto y la membrana.

P: ¿Cómo se manejan los amarres y las penetraciones en la impermeabilización del lado ciego?

R: Las penetraciones requieren detalles meticulosos utilizando botas preformadas especializadas, masilla o tapajuntas líquidos aplicados para crear un sello hermético alrededor de la protuberancia antes de instalar e integrar la membrana del campo principal.

P: ¿Cómo funciona la transición entre la impermeabilización debajo de la losa y la impermeabilización del lado ciego?

R: Esta transición de horizontal a vertical es una junta fría estructural crítica. Requiere detalles reforzados, membranas superpuestas, unión adhesiva continua y, a menudo, la integración de impermeabilizantes hidrófilos para mantener un sello monolítico contra la presión hidrostática.
