Cómo la impermeabilización del lado ciego aplicada previamente protege las estructuras subterráneas en espacios confinados

La construcción sin lotes y las excavaciones profundas hacen imposible la impermeabilización exterior tradicional. No puede excavar, impermeabilizar ni rellenar cuando el muro de sus cimientos se encuentra a centímetros de una línea de propiedad adyacente o de un muro de apuntalamiento. La entrada de agua por debajo del nivel del suelo conlleva graves riesgos. La presión hidrostática fuerza al agua a través de los poros del hormigón. La migración lateral del agua permite que la humedad viaje detrás de las membranas no adheridas hasta que encuentra una grieta, lo que provoca corrosión en las barras de refuerzo y degradación estructural. La remediación posterior a la construcción en espacios confinados es una pesadilla. Necesita un control de ingeniería confiable. La impermeabilización ciega preaplicada cambia el enfoque de recubrimientos postaplicados a sistemas completamente adheridos previamente vertidos. Se instala la membrana contra el apuntalamiento, se vierte hormigón directamente contra él y se crea una barrera monolítica e impermeable.

• La adherencia es fundamental: el éxito de la impermeabilización del lado ciego previamente aplicada depende completamente de la unión continua, mecánica o química entre la membrana y el concreto vertido para evitar la migración lateral del agua.

• Selección de materiales específicos del sitio: La especificación de la membrana (HDPE, bentonita, PVC o sistemas compuestos) debe estar dictada por un informe geotécnico que detalla la presión hidrostática, la química del suelo y las proyecciones de asentamiento del suelo.

• La preparación del sustrato dicta el rendimiento: La integridad del sistema de impermeabilización depende en gran medida de la condición del sistema de retención del suelo (pilotes secantes, pilotes soldados, tablestacas, muros pantalla o concreto proyectado) antes de la instalación.

• Los detalles determinan las tasas de fallas: las penetraciones, los amarres, las transiciones estructurales y los puntos de terminación representan la mayoría de las fallas ciegas; Los detalles rigurosos y el control de calidad durante la colocación del hormigón no son negociables.

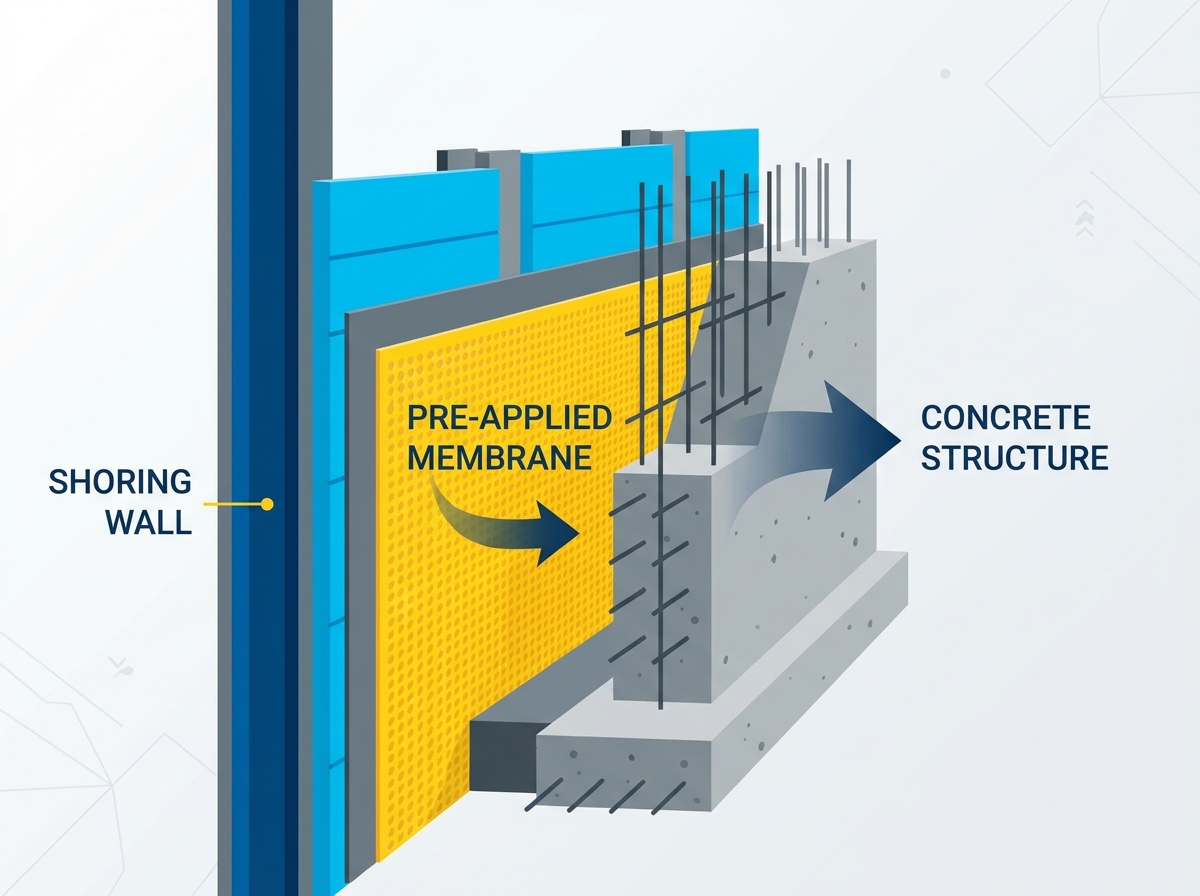

Cómo funciona la impermeabilización del lado ciego preaplicada

Definición de la metodología del lado ciego

La impermeabilización tradicional del lado positivo sigue una secuencia lineal. Usted excava el sitio, construye los muros de los cimientos, aplica el Membrana de impermeabilización. al exterior y rellena el suelo. Este enfoque requiere un espacio libre sustancial alrededor del perímetro del edificio. La metodología del lado ciego preaplicada invierte esta secuencia por necesidad. Los equipos de construcción primero instalan el sistema de retención de suelo. A continuación, aplican el Membrana de impermeabilización. directamente a este muro de retención. Luego, colocan el refuerzo de acero. Finalmente, vierten el hormigón estructural directamente contra la membrana.

Esta secuencia es obligatoria para escenarios arquitectónicos y de ingeniería específicos. La construcción de la línea de propiedad cero no deja espacio para el acceso exterior. Los pozos de ascensores de cimientos profundos, las estructuras de estacionamiento bajo rasante, los túneles de tránsito y los proyectos de relleno adyacentes a estructuras históricas existentes requieren aplicaciones en el lado ciego. En estos entornos, el sistema de retención de suelo actúa como encofrado exterior permanente para el muro de hormigón. Esto convierte a la membrana preaplicada en la única línea de defensa contra el agua subterránea.

1. Instalar el sistema de retención de suelo (apuntalamientos, tablestacas o muros secantes).

2. Prepare el sustrato para asegurar una superficie lisa y uniforme sin protuberancias afiladas.

3. Instale la membrana preaplicada directamente contra el sistema de retención de suelo preparado.

4. Detalle todas las penetraciones, amarres y terminaciones utilizando membranas líquidas o cintas compatibles.

5. Coloque el acero de refuerzo (barra de refuerzo) con cuidado para evitar perforar la membrana.

6. Vierta el hormigón estructural directamente contra la membrana para activar el mecanismo de unión.

El imperativo de la tecnología totalmente vinculada

Es necesario comprender la física de la migración lateral del agua para la protección estructural bajo el nivel del suelo. Si se perfora una membrana tradicional no adherida durante la construcción o el posterior asentamiento del terreno, el agua subterránea ingresa al sistema. Bajo presión hidrostática, esta agua viaja lateralmente entre la membrana no adherida y el sustrato de hormigón. Continúa migrando hasta que localiza una grieta estructural, una junta de construcción o un orificio para entrar al interior del edificio. Encontrar la fuente exacta de la infracción externa se vuelve casi imposible. La fuga interna a menudo se manifiesta a metros de distancia del daño real de la membrana.

Los sistemas preaplicados eliminan esta vulnerabilidad mediante tecnología totalmente vinculada. Estas membranas utilizan adhesivos sensibles a la presión, capas de polímeros reactivos o matrices geotextiles integradas. Estas capas se reticulan físicamente o se bloquean mecánicamente en la matriz de hormigón durante el proceso de hidratación y curado. Si se produce una punción localizada en un sistema completamente adherido, el agua no puede migrar lateralmente. La infracción queda aislada hasta ese punto concreto. Esto reduce significativamente el volumen de entrada de agua y hace que las reparaciones específicas con inyección de poliuretano sean viables desde el lado negativo.

Elegir la membrana adecuada para la impermeabilización del lado ciego

Polietileno de alta densidad (HDPE) con adhesivos sensibles a la presión

Las membranas de HDPE se especifican ampliamente para aplicaciones en el lado ciego. Ofrecen una resistencia a la tracción excepcional, una alta resistencia a la perforación y una permeabilidad casi nula a la humedad y a los gases peligrosos del suelo. La resistencia del núcleo de la lámina de HDPE proporciona una barrera física robusta contra la presión hidrostática y los agregados afilados.

El componente crítico de estos sistemas es la capa adhesiva sensible a la presión aplicada en fábrica. Un revestimiento resistente a la intemperie suele proteger esta capa. Este recubrimiento evita que el adhesivo acumule polvo en el lugar de trabajo o se degrade bajo la exposición a los rayos UV durante la fase de instalación de las barras de refuerzo. Cuando se vierte el hormigón húmedo, el calor de hidratación y el peso del hormigón activan el adhesivo. Esto forma una unión continua y tenaz con el hormigón curado. Los sistemas de HDPE demuestran un rendimiento excelente bajo alto impacto. Mantienen su integridad durante la colocación de barras de refuerzo pesadas y la consolidación agresiva del concreto.

Arcilla bentonita y sistemas compuestos: capacidades y limitaciones

Los sistemas activos de bentonita de sodio se basan en un mecanismo de impermeabilización diferente. La bentonita es una arcilla muy expansiva. Puede hincharse hasta 15 veces su volumen seco al entrar en contacto con el agua. Cuando está confinada entre el sistema de retención del suelo y el hormigón estructural, esta expansión forma un gel monolítico denso y de baja permeabilidad. Este gel autosella pequeños pinchazos y grietas en el hormigón.

Los sistemas de bentonita conllevan riesgos de implementación específicos. La hidratación prematura es una preocupación principal. Si la membrana se expone a fuertes lluvias o agua subterránea antes de verter y curar el hormigón, la arcilla se expande prematuramente. Entonces pierde su capacidad impermeabilizante. Además, la bentonita es muy sensible a la química del suelo. En ambientes altamente salinos o aguas subterráneas contaminadas con químicos industriales específicos, el proceso de intercambio iónico puede inhibir la capacidad de la arcilla para hincharse. Esto conduce a una falla sistémica. El análisis geotécnico del suelo es obligatorio antes de especificar bentonita.

Membranas de cloruro de polivinilo (PVC) y poliolefina flexible (FPO)

Las membranas de caucho sintético de PVC y FPO presentan una flexibilidad extrema, una alta capacidad de alargamiento y características superiores para puentear grietas. Estas propiedades los hacen muy adecuados para proyectos de infraestructura en entornos con actividad sísmica anticipada, asentamientos diferenciales significativos o cargas estructurales dinámicas.

La instalación de sistemas de PVC y FPO requiere técnicas especializadas. A diferencia de las uniones con cinta adhesiva utilizadas en algunos sistemas de HDPE, las membranas sintéticas generalmente requieren soldadura de aire caliente de doble vía. Este proceso fusiona las hojas superpuestas en una sola capa continua. La soldadura de doble vía crea un canal de aire interno. Esto permite a los técnicos probar la integridad de cada costura antes de colocar el concreto. Si bien esto proporciona una barrera altamente confiable, exige estrictos protocolos de control de calidad y mano de obra altamente calificada en el lugar de trabajo.

Membranas Multicomponentes y de Doble Función (Impermeabilización + Mitigación de Gases)

La reurbanización urbana se produce con frecuencia en terrenos abandonados. Esto impulsa la necesidad de membranas que proporcionen un rendimiento tanto de impermeabilización como de barrera de vapor. Es posible que los Membrana de impermeabilización. estándar no ofrezcan suficiente resistencia a los gases peligrosos del suelo o a los compuestos orgánicos volátiles (COV).

Las membranas de doble función están diseñadas con núcleos de barrera especializados, como EVOH (alcohol etileno vinílico) o láminas de aluminio. Estos resisten el metano, el radón y los disolventes clorados. La evaluación de estos sistemas requiere revisar estándares de prueba específicos para tasas de transmisión de vapor y resistencia química. Para garantizar la aprobación ambiental en sitios abandonados es necesario demostrar que el sistema de impermeabilización de lado ciego preaplicado especificado mantendrá su impermeabilidad tanto a la presión hidrostática del agua como a la migración de gases tóxicos durante toda la vida útil de diseño de la estructura.

Tipo de membrana	Mecanismo de unión primaria	Mejor entorno de aplicación	Limitaciones clave
HDPE con adhesivo	Adhesivo químico/sensible a la presión	Excavaciones profundas, alta presión hidrostática.	Requiere sustrato liso, sensible a los rayos UV prolongados.
Bentonita de sodio	Hinchazón mecánica/formación de gel	Cimentaciones estándar, suelos no contaminados.	Riesgo de hidratación prematura, falla en suelos de alta salinidad
PVC/FPO	Sistemas mecánicos de vellón o compartimentos.	Zonas sísmicas, asentamiento diferencial alto.	Se requiere soldadura por aire caliente que requiere mucha mano de obra

Estándares clave de desempeño para impermeabilización del lado ciego preaplicada

Resistencia a la presión hidrostática e hidrología del sitio

La evaluación de un sistema de lado ciego comienza con la determinación de la presión hidrostática máxima anticipada según el informe hidrológico del sitio. El agua subterránea ejerce una inmensa presión sobre las estructuras subterráneas. Empuja agua a través de huecos microscópicos en el hormigón.

El estándar de prueba crítico para esta métrica es ASTM D5385 (Método de prueba estándar para la resistencia a la presión hidrostática de membranas impermeabilizantes). Los ingenieros deben interpretar los resultados de estas pruebas cuidadosamente. Deben garantizar que la membrana especificada pueda soportar presiones de hasta 70 metros y más de presión de cabeza, dependiendo de la profundidad de la excavación y las fluctuaciones estacionales del nivel freático. Una membrana que supera las pruebas de alta presión garantiza un rendimiento a largo plazo en aplicaciones de cimentaciones profundas.

Rendimiento de adherencia al hormigón

La capacidad de la membrana para adherirse al hormigón es la principal defensa contra la migración lateral del agua. La fuerza de adhesión al pelado mide la fuerza requerida para separar la membrana del sustrato de concreto curado.

ASTM D903 (Método de prueba estándar para la resistencia al despegado o al despegado de uniones adhesivas) es el estándar utilizado para cuantificar esta unión. Las especificaciones deben establecer valores mínimos aceptables, generalmente alrededor de 5 libras/pulgada (880 N/m). Esto garantiza que la unión pueda resistir las fuerzas cortantes del asentamiento del suelo y la carga hidrostática que intenta empujar el agua entre la membrana y la estructura. La alta adherencia al pelado garantiza que cualquier daño localizado permanezca aislado.

Contaminación del suelo y resistencia química

Las membranas subterráneas deben sobrevivir en ambientes químicos hostiles durante una vida útil estructural superior a 50 años. Los sitios abandonados, las áreas costeras y las zonas industriales a menudo cuentan con aguas subterráneas que contienen hidrocarburos, altas concentraciones de sulfato o niveles extremos de pH alcalino.

Los ingenieros deben hacer coincidir el perfil de resistencia química de la membrana con el informe de análisis geotécnico del suelo. La exposición prolongada a productos químicos incompatibles puede provocar fragilidad, hinchazón o disolución de las capas adhesivas de la membrana. Verificar la compatibilidad con contaminantes específicos del sitio garantiza que el sistema de impermeabilización no se degrade prematuramente. Mantiene su barrera protectora durante la vida útil del edificio.

Asentamiento, movimiento del suelo y elongación de membranas

Las excavaciones profundas son entornos dinámicos. Después de la construcción, el muro de apuntalamiento y el suelo circundante inevitablemente experimentarán un asentamiento en relación con la losa estructural rígida y los muros de cimentación. Este movimiento diferencial ejerce importantes fuerzas de corte sobre el Membrana de impermeabilización..

Es fundamental evaluar cómo los diferentes sistemas manejan estas fuerzas. Las membranas deben poseer suficiente capacidad de elongación, probada según ASTM D412. Deben estirar y unir grietas estructurales sin romper ni comprometer la unión adhesiva con el concreto. Los sistemas con alto alargamiento y robusta resistencia al corte mantienen su integridad incluso cuando el edificio se asienta en su posición final.

Desafíos de instalación y gestión de riesgos

Preparación del sustrato: gestión de sistemas de retención del suelo

El rendimiento de una membrana preaplicada depende en gran medida de la calidad del sustrato sobre el que se instala. Los sistemas de retención del suelo varían ampliamente. Incluyen pilotes soldados con revestimiento de madera, pilotes de barrena de vuelo continuo (CFA), pilotes de hojas entrelazadas, pilotes secantes o tangentes y muros pantalla (diafragma). Cada uno presenta irregularidades superficiales únicas.

Una preparación adecuada requiere eliminar protuberancias afiladas, huecos profundos y superficies muy irregulares. Estos podrían perforar la membrana o impedir una unión uniforme. Esto a menudo requiere la instalación de paneles de drenaje geotextiles de alta resistencia, revestimiento de madera contrachapada sobre los espacios del revestimiento o la aplicación de una capa alisadora de hormigón proyectado estructural. Un sustrato sólido y continuo es la base de una instalación exitosa en el lado ciego.

Detallando geometrías, penetraciones y transiciones complejas

La mayoría de los fallos de impermeabilización por zonas ciegas se producen en los detalles, no en la zona de la membrana. Las áreas de alto riesgo para el ingreso de agua incluyen amarres del suelo, penetraciones de tuberías eléctricas y de plomería, manguitos de servicios públicos, esquinas internas y externas y juntas de construcción de concreto.

Se requieren detalles rigurosos en estos puntos. Las especificaciones deben describir el uso de membranas de detalles de aplicación líquida compatibles, impermeabilizantes hidrófilos hinchables alrededor de las penetraciones y sellos de compresión mecánicos. La transición de nivel de grado es una interfaz de ingeniería particularmente crítica. El sistema preaplicado debajo del nivel del suelo debe realizar una transición perfecta y unirse a la impermeabilización envolvente del edificio sobre el nivel del suelo. Esto garantiza una protección continua en la línea de tierra donde el agua se estanca con frecuencia.

Riesgos de colocación de hormigón y protocolos de garantía y control de calidad

La fase de colocación del hormigón presenta el mayor riesgo de daño a la membrana instalada. Al comparar el hormigón colado in situ con el hormigón proyectado (hormigón proyectado), surgen diferentes riesgos. El hormigón proyectado implica una velocidad de alto impacto. Esto puede dañar la capa adhesiva de la membrana o provocar sombras en los agregados. Las sombras crean vacíos detrás de las barras de refuerzo donde el concreto no logra unirse con la membrana.

Los peligros generales durante la colocación incluyen barras de refuerzo que perforan la membrana, el desplazamiento de los tapones de agua durante el vertido y una vibración mecánica excesiva que provoca que el hormigón se forme en forma de panal contra la capa impermeabilizante. Es esencial establecer protocolos estrictos de garantía y control de calidad. Esto incluye inspecciones visuales integrales previas al vertido, pruebas de costuras, pruebas de chispas para geomembranas y monitoreo continuo por parte de un inspector de impermeabilización mientras se coloca activamente el concreto.

Compensaciones entre costo y valor en impermeabilización por debajo del nivel del suelo

Costos de materiales frente a obligaciones de remediación posteriores a la construcción

La ingeniería de valor para un sistema de impermeabilización por debajo del nivel del suelo a menudo genera costos catastróficos a largo plazo. Un análisis realista de costo-beneficio debe comparar la prima inicial de los sistemas compuestos o de HDPE totalmente adheridos con los riesgos de alternativas de menor costo, no adheridas o sueltas.

Si un sistema ciego falla, la responsabilidad financiera, los riesgos legales y la interrupción operativa son inmensos. Intentar reparar las fugas del lado ciego después de la construcción requiere inyectar lechadas químicas, como poliuretano o acrilato acrilamida, a través de las paredes de los cimientos. Alternativamente, requiere realizar reparaciones cristalinas del lado negativo. Estos esfuerzos de remediación son extremadamente costosos, a menudo temporales y altamente perjudiciales para los ocupantes del edificio. La inversión en sistemas premium preaplicados mitiga estos enormes pasivos posteriores.

Programar impactos y eficiencia de la instalación

La elección del sistema de impermeabilización impacta directamente en el cronograma de construcción. Los requisitos de mano de obra, la sensibilidad climática y los tiempos de curado varían significativamente entre las diferentes tecnologías. Los sistemas que no se pueden instalar en condiciones húmedas o heladas pueden causar graves retrasos durante la construcción en invierno o en la temporada de lluvias.

Seleccionar un sistema diseñado para la eficiencia de la instalación puede acelerar el camino crítico. Las membranas con rollos más anchos minimizan el metraje lineal total de las costuras. Las juntas superpuestas autoadhesivas eliminan el laborioso proceso de soldadura con aire caliente. Además, las membranas con alta tolerancia a la intemperie y a los rayos UV permiten tiempos de exposición más prolongados entre la instalación de la membrana y el vertido del hormigón. Esto proporciona a los contratistas una flexibilidad de programación vital.

Conclusión

La impermeabilización del lado ciego preaplicada proporciona una solución confiable y duradera para proteger estructuras subterráneas en construcciones con línea de lote cero y otros entornos subterráneos desafiantes. Al seleccionar el sistema de membrana adecuado, garantizar los detalles adecuados e implementar un riguroso control de calidad durante toda la construcción, los equipos del proyecto pueden prevenir eficazmente la entrada de agua, reducir los costos de mantenimiento y mejorar la durabilidad a largo plazo de las estructuras críticas.

Para lograr el mejor rendimiento de impermeabilización, considere las siguientes recomendaciones:

• Realice investigaciones geotécnicas integrales y evaluaciones de aguas subterráneas antes de seleccionar un sistema de impermeabilización de lado ciego.

• Elija tecnologías de membranas basadas en la presión hidrostática, la química del suelo, el movimiento estructural y las condiciones específicas del proyecto.

• Asegure detalles meticulosos en penetraciones, transiciones y juntas de concreto para minimizar los riesgos de fugas a largo plazo.

• Implemente procedimientos independientes de inspección, pruebas y control de calidad antes y durante la colocación del concreto.

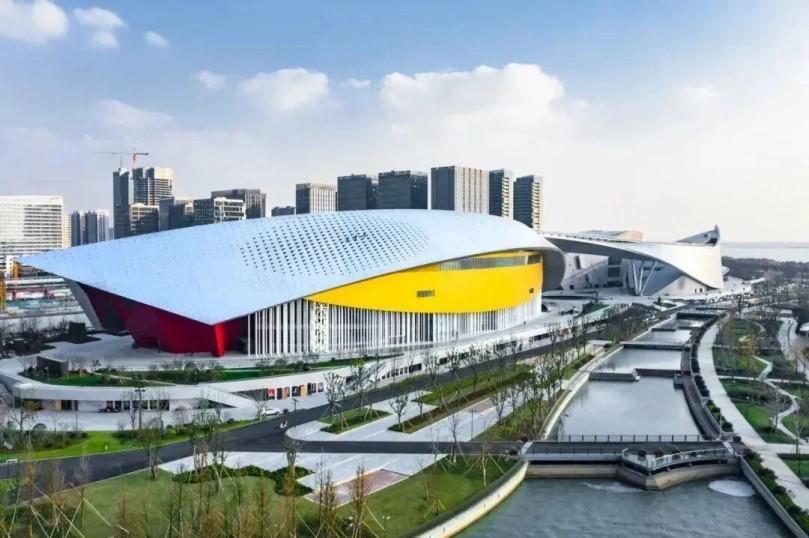

Con décadas de experiencia en tecnología de impermeabilización y sistemas integrados de envolvente de edificios, CANLON se ha convertido en un fabricante reconocido mundialmente de soluciones avanzadas de impermeabilización para edificios comerciales, infraestructura, transporte, instalaciones industriales y desarrollos residenciales. Respaldada por la innovación continua, la fabricación inteligente y estrictos estándares de calidad internacionales, la empresa ofrece sistemas de impermeabilización de alto rendimiento diseñados para cumplir con los exigentes requisitos de los proyectos de construcción subterránea modernos.

Desde sistemas de impermeabilización de lados ciegos preaplicados y Membrana de impermeabilización.s bajo rasante hasta impermeabilización de techos y soluciones completas de envolventes de edificios, CANLON ofrece productos integrales, soporte de ingeniería profesional, soluciones de proyectos personalizados y servicios técnicos a largo plazo. Al combinar materiales innovadores con tecnologías de construcción sustentables, CANLON ayuda a arquitectos, ingenieros, contratistas y desarrolladores a construir estructuras más seguras, duraderas y de mayor rendimiento durante toda su vida útil.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre impermeabilización del lado ciego y del lado positivo?

R: La impermeabilización del lado positivo se aplica al exterior de una pared de cimientos terminada, lo que requiere excavación y relleno. La impermeabilización del lado ciego se instala antes del vertido del concreto, directamente contra el sistema de retención del suelo. Luego, el hormigón estructural se vierte contra la membrana, lo que lo hace necesario para proyectos de línea de lote cero.

P: ¿Cómo se adhiere físicamente al concreto la impermeabilización del lado ciego aplicada previamente?

R: Los sistemas preaplicados utilizan adhesivos sensibles a la presión especializados, polímeros reactivos o vellones geotextiles. Durante el vertido del hormigón, el calor de hidratación, la humedad y el peso físico del hormigón activan estas capas. Se bloquean mecánicamente o se reticulan químicamente con el hormigón curado, formando una unión permanente.

P: ¿Cuáles son los estándares de prueba ASTM críticos que se deben tener en cuenta al especificar una membrana preaplicada?

R: Los estándares clave incluyen ASTM D5385 para evaluar la resistencia a la presión hidrostática, ASTM D903 para medir la resistencia a la adherencia al pelado y ASTM D412 para evaluar la resistencia a la tracción y el alargamiento para garantizar que la membrana pueda salvar grietas estructurales.

P: ¿Se puede utilizar la impermeabilización con bentonita en agua salada o en ambientes de suelo contaminado?

R: Se debe evitar la bentonita de sodio estándar en suelos altamente salinos o contaminados químicamente. Las altas concentraciones de sal interfieren con el proceso de intercambio iónico, evitando que la arcilla se hinche y forme su gel impermeable. En estas condiciones se requieren sistemas de bentonita modificada o HDPE.

P: ¿Qué es la migración lateral del agua y por qué es particularmente peligrosa para las estructuras subterráneas?

R: La migración lateral de agua ocurre cuando el agua atraviesa una membrana no adherida y viaja horizontalmente entre la membrana y el sustrato de concreto. Es peligroso porque el agua puede viajar largas distancias antes de ingresar a la estructura a través de una grieta, lo que hace casi imposible localizar y reparar la brecha original.

P: ¿Cómo se produce la transición de la impermeabilización del lado ciego por debajo del nivel del suelo y se une a la envolvente del edificio por encima del nivel del suelo?

R: La transición ocurre a nivel de grado y requiere detalles meticulosos. La membrana debajo del nivel del suelo previamente aplicada debe superponerse e integrarse físicamente con la barrera de aire y humedad sobre el nivel del suelo. Esto se logra utilizando tapajuntas, barras de terminación y membranas de transición compatibles con aplicación líquida para garantizar un sellado continuo.
