Por qué la impermeabilización estructural es fundamental para la protección de estructuras de edificios a largo plazo

La entrada de agua sigue siendo el elemento más destructivo para la longevidad de un edificio. Es responsable de hasta el 80% de todas las reclamaciones por defectos de construcción a nivel mundial. El hormigón y la mampostería son materiales inherentemente porosos. Cuando se exponen a la presión hidrostática, aguas subterráneas o aguas superficiales, las estructuras desprotegidas sufren una rápida degradación. Esta exposición provoca corrosión de las barras de refuerzo, desconchado del hormigón, carbonatación y capacidad de carga comprometida. El daño resultante crea responsabilidades de seguridad catastróficas para los propietarios.

Para mitigar estos graves riesgos es necesario ir mucho más allá de las técnicas básicas de protección contra la humedad. Debe implementar estrategias de defensa integrales para mantener la humedad fuera de la envolvente del edificio. Esta guía desglosa cómo evaluar, seleccionar e implementar sistemas de impermeabilización estructural . Aprenderá cómo garantizar la integridad estructural, el cumplimiento normativo y el valor de los activos de su construcción durante su ciclo de vida previsto.

• Economía proactiva frente a reactiva: instalar un sistema de impermeabilización estructural robusto durante la construcción cuesta una fracción de la impermeabilización correctiva posterior a la construcción, que a menudo requiere una extensa excavación y apuntalamiento estructural.

• Categorización del sistema: la protección eficaz depende de la selección del tipo de sistema correcto: Tipo A (Barrera), Tipo B (Integral) o Tipo C (Drenado), o un enfoque combinado de múltiples capas, dictado por las condiciones del sitio y el riesgo geotécnico.

• Clasificación ambiental: La elección de la impermeabilización debe alinearse con el uso previsto del espacio, desde áreas de servicios básicos (Grado 1) hasta ambientes habitables completamente secos y con clima controlado (Grado 3).

• El paradigma de redundancia: la norma BS 8102:2022 enfatiza que si las consecuencias de las fugas son inaceptables, se debe especificar una combinación de dos o más tipos de impermeabilización.

• La implementación es la vulnerabilidad: incluso los materiales impermeabilizantes de primera calidad fallarán si los detalles en las juntas de construcción, las penetraciones de servicios y las transiciones no se ejecutan correctamente.

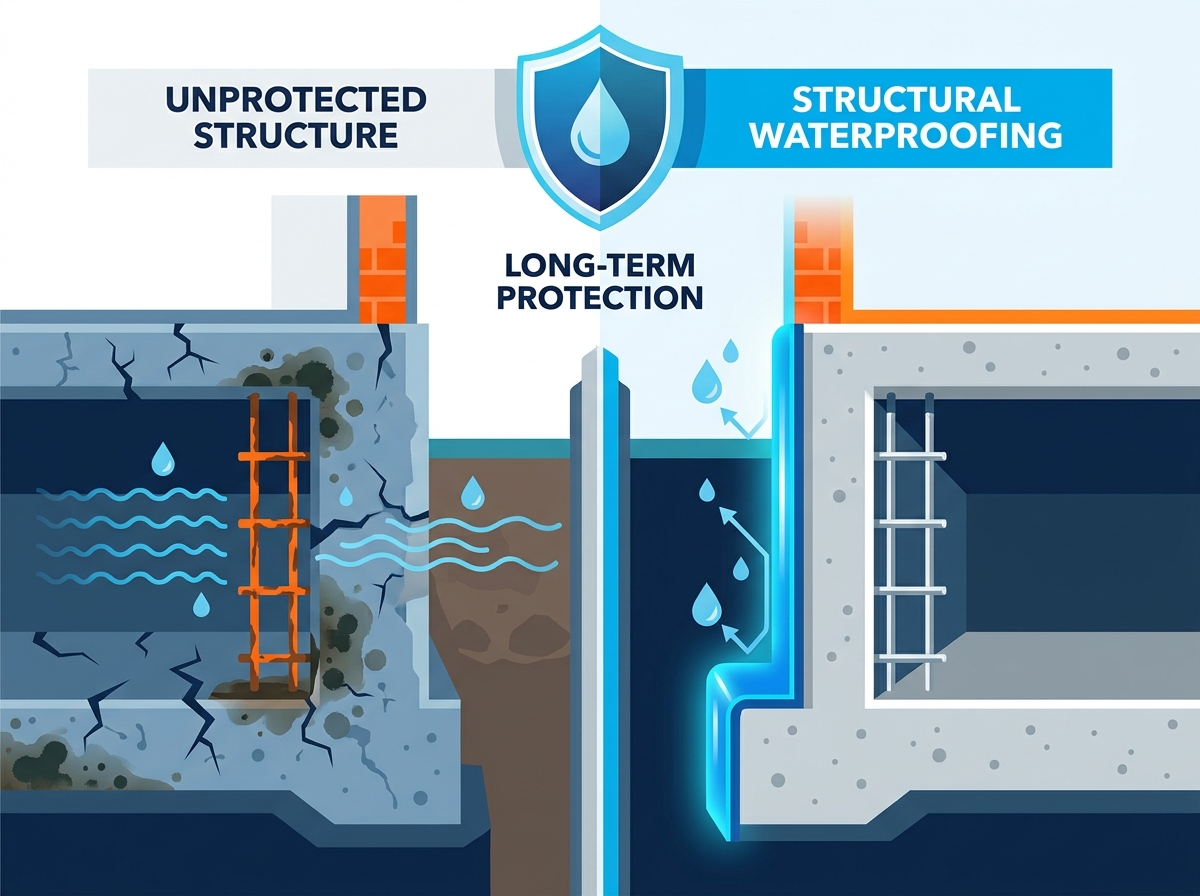

Por qué la impermeabilización estructural es esencial para la protección de edificios

Presión hidrostática y acción capilar

El agua ejerce una presión continua y compuesta contra las estructuras subterráneas. Sótanos, muros de contención y cimientos profundos luchan constantemente contra esta fuerza. La presión hidrostática fuerza al agua a través de las microfisuras más pequeñas de la matriz del hormigón. Cuanto más profunda sea la base, mayor será la carga de presión. Un sótano construido diez metros por debajo del nivel freático experimenta inmensas cargas laterales que empujan la humedad contra las paredes exteriores. Al mismo tiempo, la acción capilar atrae la humedad hacia arriba a través de los materiales de construcción porosos. Este efecto de absorción permite que la humedad viaje muy por encima del nivel freático real. Sin una intervención adecuada, la humedad eventualmente irrumpe en el espacio interior, arruinando los acabados y creando ambientes insalubres.

En suelos arcillosos pesados, la situación empeora. La arcilla retiene el agua y drena mal, creando un nivel freático elevado contra las paredes de los cimientos. Esto significa que la estructura se asienta en una bañera de agua atrapada, sometiendo el hormigón a una carga hidrostática constante incluso durante las estaciones secas. Manejar esto requiere un conocimiento profundo de la mecánica del suelo y la dinámica de fluidos para diseñar una barrera capaz de resistir décadas de exposición continua.

La vía química de la degradación del hormigón

El agua actúa como mecanismo de transporte de reacciones químicas destructivas dentro del hormigón. Nunca es sólo H2O puro; El agua subterránea transporta minerales disueltos, sales y ácidos que atacan la matriz estructural.

• Corrosión de las barras de refuerzo y desconchado del hormigón: el agua y el oxígeno penetran en el hormigón hasta llegar al refuerzo de acero incrustado. El acero se oxida y se expande hasta seis veces su volumen original. Esta expansión crea una inmensa tensión de tracción interna, agrietando el hormigón circundante y provocando su desprendimiento. El desconchado expone más barras de refuerzo, acelerando el ciclo y reduciendo severamente la capacidad de carga estructural del edificio.

• Ataque de carbonatación: el dióxido de carbono atmosférico se disuelve en agua y penetra en los poros del hormigón. Esto reduce el pH natural del hormigón desde un 12,5 altamente alcalino hasta aproximadamente 8,5. La caída de la alcalinidad destruye la capa protectora pasiva que rodea el acero de refuerzo. Una vez que esta capa desaparece, comienza una rápida corrosión incluso sin altas concentraciones de cloruro.

• Ataque de sulfatos y cloruros: el agua subterránea a menudo contiene sales disueltas y compuestos químicos. Estos químicos agresivos atacan la pasta de cemento que mantiene unido el concreto. Los cloruros aceleran específicamente la corrosión del acero, actuando como un catalizador que rompe la capa de pasivación. Los sulfatos reaccionan con los compuestos de aluminato del cemento, lo que hace que la matriz del hormigón se expanda, se agriete y se desintegre formando una pasta blanda y blanda.

Implicaciones financieras de la impermeabilización correctiva

La impermeabilización inicial representa un gasto de capital predecible durante la fase de construcción. Sin embargo, la impermeabilización correctiva genera gastos operativos masivos e impredecibles. La reparación de un sótano defectuoso a menudo requiere una excavación profunda, apuntalamiento estructural y una demolición interior extensa. Debe eliminar las líneas de paisajismo, paisajismo y servicios públicos solo para llegar a las paredes exteriores de los cimientos. Si la excavación externa es imposible debido a limitaciones de los límites de la propiedad, se verá obligado a realizar complejas reparaciones internas negativas. También enfrenta costos relacionados con el desplazamiento de inquilinos, la interrupción del negocio y una severa devaluación de activos. Hacerlo bien a la primera es la única estrategia financieramente viable.

Tipos de sistemas de impermeabilización estructural

Tipo A: Protección de barrera (externa, interna y sándwich)

Los sistemas tipo A dependen de membranas de barrera física para bloquear la entrada de agua. Estos incluyen recubrimientos aplicados con líquidos en frío, membranas laminares preaplicadas y geotextiles de arcilla bentonita. Puedes aplicar estas barreras en el lado positivo (externo) o en el lado negativo (interno). La aplicación positiva sigue siendo el estándar de oro de la ingeniería. Detiene el agua antes de que toque el hormigón estructural, protegiendo el acero de refuerzo de la corrosión. Las aplicaciones del lado negativo generalmente se reservan para trabajos de reparación donde el acceso externo es imposible, pero permiten que el agua sature el muro de concreto antes de detenerse en la cara interior.

Las membranas en láminas preaplicadas se utilizan mucho en escenarios de impermeabilización de lado ciego, como en construcciones urbanas con línea de lote cero donde se arroja concreto directamente contra los sistemas de retención de suelo. Estas membranas forman una unión mecánica o química con el hormigón húmedo vertido contra ellas, evitando que el agua se desplace lateralmente entre la membrana y la estructura. Las membranas de aplicación líquida ofrecen una protección perfecta y son excelentes para geometrías complejas, pero requieren una preparación estricta del sustrato y condiciones climáticas específicas durante el curado.

Tipo B: Protección Estructuralmente Integral

Los sistemas tipo B integran la resistencia al agua directamente en la mezcla de concreto. Los aditivos cristalinos hidrófilos reaccionan con la humedad y las partículas de cemento no hidratadas para formar cristales insolubles en forma de agujas. Estos cristales bloquean permanentemente los tractos capilares y las microfisuras del hormigón. Los ingredientes hidrofóbicos repelen el agua, reduciendo la absorción general. Sin embargo, el hormigón integral es tan fuerte como sus uniones. El hormigón en sí puede ser resistente al agua, pero las juntas frías entre los vertidos son muy vulnerables.

Debe instalar barreras de agua críticas en todas las juntas frías, de movimiento y de construcción. Las tiras hinchables hidrófilas se expanden al entrar en contacto con el agua, sellando el espacio de la junta. Los impermeabilizantes de PVC crean una barrera física incrustada en la junta. Las mangueras de inyección permiten el sellado posterior a la construcción bombeando resinas especializadas en la junta si se producen fugas. Un sistema Tipo B exitoso requiere una colocación meticulosa del concreto, una vibración adecuada para eliminar la formación de panal y tiempos de curado prolongados para minimizar el agrietamiento por contracción.

Tipo C: Protección Drenada (Gestión del Agua)

Los sistemas tipo C no impiden que el agua entre a la estructura. En cambio, gestionan el agua que ya ha traspasado las defensas primarias. Se aplican membranas de drenaje huecas, con un perfil con tachuelas, a las paredes y suelos internos. Estos dirigen el agua a canales de drenaje perimetrales instalados en la losa del piso. Estos canales alimentan los sistemas de bombas de sumidero que expulsan el agua del edificio de forma segura. El tipo C a menudo se considera la opción más segura para sótanos habitables porque despresuriza la estructura y elimina por completo la presión hidrostática.

Debe incluir infraestructura de respaldo obligatoria. Las configuraciones de bomba dual, las baterías de respaldo y las alarmas vinculadas a la telemetría no son negociables para la confiabilidad del sistema. Si falla la electricidad durante una tormenta, un sistema de bomba única inundará el sótano. También se requiere un mantenimiento regular para limpiar los canales de drenaje y eliminar la acumulación de carbonato de calcio, que puede calcificar y bloquear el sistema con el tiempo.

Sistemas combinados para sitios de alto riesgo

Los entornos con niveles freáticos elevados exigen defensas de varias capas. Los ingenieros estructurales a menudo especifican sistemas combinados para lograr umbrales de riesgo aceptables. La combinación del tipo A y el tipo B proporciona una barrera robusta junto con una protección integral. La combinación del Tipo B y el Tipo C gestiona el agua que pasa por alto el hormigón integral. La redundancia es fundamental en construcciones de sótanos profundos. Si un sistema experimenta una falla localizada debido a asentamientos o mano de obra deficiente, el sistema secundario evita inundaciones catastróficas.

Para implementar un sistema combinado de manera efectiva, siga estas fases secuenciales:

1. Lleve a cabo un programa exhaustivo de deshidratación del sitio para bajar el nivel freático antes de que comience la excavación.

2. Instale la membrana preaplicada Tipo A contra el sistema de retención de tierra, asegurándose de que todas las uniones estén soldadas o selladas de acuerdo con las especificaciones del fabricante.

3. Coloque el concreto impermeable integral Tipo B, vibrando a fondo alrededor del refuerzo pesado para evitar huecos.

4. Instale protectores de agua hidrófilos en cada junta de construcción horizontal y vertical antes del siguiente vertido de concreto.

5. Aplique la membrana de drenaje de la cavidad interna tipo C y los canales de drenaje perimetrales una vez que el concreto haya curado y la estructura esté cerrada.

6. Ponga en marcha el sistema de bomba de sumidero doble y pruebe las alarmas de nivel alto de agua antes de comenzar el acondicionamiento interior.

Cómo elegir el sistema de impermeabilización estructural adecuado

Evaluación de las condiciones geotécnicas y del suelo

La selección del sistema comienza con un riguroso estudio geotécnico. Debe analizar la permeabilidad del suelo, los niveles freáticos elevados y las fluctuaciones históricas del nivel freático. Un sitio que parece seco en agosto puede tener un nivel freático tres metros más alto en marzo. Las pruebas de química del suelo son igualmente importantes. Es necesario medir el pH, los sulfatos y los cloruros del suelo. Esto garantiza la compatibilidad química entre el suelo y los Membrana de impermeabilización. elegidos. Ignorar la química del suelo conduce a una rápida degradación de la membrana y a un fallo prematuro del sistema. Por ejemplo, las membranas de arcilla de bentonita fallan en aguas subterráneas altamente salinas porque la sal evita que la arcilla se hinche y forme un sello.

Uso previsto del espacio (grados ambientales)

La estrategia de impermeabilización debe corresponderse directamente con el nivel de sequedad requerido del espacio interno. Los estándares de la industria definen grados ambientales específicos que dictan el nivel aceptable de humedad.

Requisito de rendimiento	del uso del espacio	de calificación
Grado 1a/1b (mojado/húmedo)	Aparcamientos, cuartos técnicos, espacios de servicios públicos.	Se aceptan algunas filtraciones menores o manchas de humedad. Sin agua estancada.
Grado 2 (seco)	Almacenamiento minorista, talleres, áreas de plantas.	No se permite la penetración de agua, pero se tolera algo de vapor de agua.
Grado 3 (Totalmente Seco)	Oficinas, viviendas residenciales, archivos.	No se permite la penetración de agua o vapor de agua. Requiere ventilación controlada.

Compatibilidad de materiales e integración de la envolvente del edificio

Su sistema de impermeabilización no puede existir de forma aislada. Debe unirse perfectamente a la capa a prueba de humedad (DPC), los sistemas de techo y el revestimiento sobre el suelo. Esta integración crea una envoltura protectora continua e ininterrumpida. Los materiales incompatibles en las zonas de transición provocan reacciones químicas o fallos de adhesión. Por ejemplo, aplicar una masilla a base de solvente sobre una membrana bituminosa derretirá el betún y destruirá el sello. Debe verificar que las membranas subterráneas se unan correctamente con las barreras de vapor y aire sobre el suelo. Los detalles en la línea del suelo, donde el sistema subterráneo se encuentra con la fachada exterior, es un punto débil notorio que requiere membranas de transición y barras de terminación específicas.

Cumplimiento normativo y estándares industriales

Es obligatorio adherirse a códigos de práctica reconocidos. En el Reino Unido, la norma BS 8102:2022 dicta normas de impermeabilización subterránea. En Estados Unidos, las normas ACI e ICC proporcionan el marco. El cumplimiento garantiza la asegurabilidad, asegura las garantías estructurales y proporciona protección de responsabilidad. El incumplimiento de estos estándares deja a los desarrolladores y contratistas expuestos a enormes riesgos legales y financieros. Estos códigos enfatizan el diseño basado en riesgos, lo que requiere que los ingenieros asuman que la presión hidrostática eventualmente afectará la estructura, incluso si el sitio está actualmente seco.

Desafíos y soluciones comunes de impermeabilización estructural

Puntos comunes de falla

Los materiales impermeabilizantes rara vez fallan por sí solos. Las fallas casi siempre ocurren en uniones complejas. Las áreas de mayor riesgo de ingreso de agua incluyen juntas de construcción, penetraciones de servicios y orificios para pernos de sujeción. Las terminaciones de membrana a nivel del suelo también son muy vulnerables. Las tuberías y cables que atraviesan los cimientos requieren detalles especializados. Una única entrada de tubería mal sellada comprometerá toda la estructura subterránea. Los contratistas deben usar sellos de enlace mecánico o tapajuntas líquidos especializados para crear un collar hermético alrededor de cada tubería que ingresa al edificio.

Los orificios para los pernos de sujeción, que quedan cuando se retira el encofrado de concreto, crean caminos directos a través de la pared. Estos deben empaquetarse individualmente con lechada impermeable que no se contraiga y cubrirse con un parche de membrana localizado. Ignorar estos pequeños detalles garantiza la entrada de agua.

La importancia de la preparación del sustrato y el control de calidad

El estricto cumplimiento de las especificaciones del fabricante es fundamental para la adhesión de la barrera. Debe controlar la humedad, la planitud y la limpieza del sustrato. El concreto debe alcanzar tiempos de curado adecuados antes de la aplicación de la membrana para evitar la desgasificación, que causa ampollas en los sistemas de aplicación líquida. Los agentes desmoldantes de lechada, polvo y encofrados evitan que las membranas se adhieran. Debe preparar mecánicamente la superficie de concreto, a menudo utilizando chorro abrasivo o esmerilado, para lograr el perfil de superficie de concreto (CSP) correcto. Una mala preparación de la superficie garantiza que el agua se quedará detrás de la capa impermeabilizante, inutilizándola.

Pruebas no destructivas (NDT) y protocolos de garantía de calidad

No puede confiar únicamente en las inspecciones visuales. Implemente rigurosas pruebas no destructivas (NDT) antes del relleno para verificar la integridad de la instalación.

• La detección electrónica de fugas (ELD) y las pruebas de chispas verifican la integridad de la membrana en paredes verticales mediante la detección de poros y roturas en la membrana no conductora.

• Las pruebas de inundación confirman la estanqueidad de las superficies horizontales y las plataformas del podio sumergiendo el área en agua durante 48 horas y monitoreando las fugas debajo.

• El monitoreo de diagnóstico de humedad rastrea el curado del concreto y detecta signos tempranos de transmisión de vapor antes de que se apliquen los acabados del piso.

• Las pruebas de adherencia garantizan que las membranas aplicadas líquidas hayan logrado la resistencia requerida al desprendimiento del sustrato de concreto.

Selección de contratistas de impermeabilización certificados

Los contratistas generales no deben instalar sistemas de impermeabilización complejos. Debe utilizar instaladores especializados y aprobados por el fabricante. Contratar a un especialista en diseño de impermeabilización (WDS) acreditado garantiza que el diseño cumpla con todos los desafíos específicos del sitio. Los instaladores certificados garantizan la validez de la garantía y la precisión de la instalación. Su experiencia en detallar uniones complejas marca la diferencia entre un sótano seco y un activo inundado. Los fabricantes a menudo se niegan a emitir garantías si el sistema fue instalado por personal no certificado, dejando al propietario del edificio enteramente responsable de futuras fallas.

Conclusión

Seleccionar el sistema de impermeabilización estructural adecuado es esencial para garantizar la seguridad, la durabilidad y el valor a largo plazo de cualquier edificio. Al evaluar cuidadosamente las condiciones del sitio, los riesgos de las aguas subterráneas, el diseño estructural y los requisitos de desempeño ambiental, los equipos del proyecto pueden implementar soluciones de impermeabilización que eviten eficazmente la entrada de agua, reduzcan los costos de mantenimiento y protejan la integridad estructural durante toda la vida útil del edificio.

Para lograr el mejor rendimiento de impermeabilización, considere las siguientes recomendaciones:

• Realice una investigación geotécnica exhaustiva antes de seleccionar cualquier sistema de impermeabilización.

• Elija soluciones de impermeabilización según el grado ambiental requerido y el nivel de riesgo del proyecto.

• Asegúrese de que todos los detalles críticos, incluidas las juntas de construcción, las penetraciones y las transiciones, estén diseñados e instalados profesionalmente.

• Realice inspecciones y pruebas de calidad integrales antes del relleno y la entrega del proyecto.

Con décadas de experiencia en la industria de materiales de construcción, CANLON se ha convertido en un fabricante reconocido mundialmente de sistemas avanzados de impermeabilización y soluciones sostenibles para techos. Respaldada por una innovación continua, una amplia experiencia en ingeniería y estrictos estándares de calidad internacionales, la empresa ofrece productos impermeabilizantes de alto rendimiento que se utilizan ampliamente en proyectos de construcción comerciales, industriales, de infraestructura y residenciales en todo el mundo.

Desde Membrana de impermeabilización.s estructurales y sistemas de impermeabilización de techos hasta soluciones integradas de envolventes de edificios, CANLON ofrece carteras integrales de productos, soporte técnico profesional, soluciones de impermeabilización específicas para proyectos y servicios de ingeniería a largo plazo. A través de una inversión continua en investigación y desarrollo, fabricación inteligente e innovación centrada en el cliente, CANLON ayuda a arquitectos, ingenieros, contratistas y desarrolladores a construir estructuras más duraderas, energéticamente eficientes y sostenibles con confianza.

Preguntas frecuentes

P: ¿Qué es la impermeabilización estructural?

R: Es la aplicación de materiales impermeables, aditivos integrales para concreto o sistemas de drenaje diseñados para proteger los elementos estructurales de un edificio del ingreso de agua y la presión hidrostática. Esto salvaguarda tanto la integridad estructural como los entornos internos.

P: ¿Cuánto dura la impermeabilización estructural?

R: Un sistema correctamente especificado e instalado debería durar toda la vida útil prevista para el edificio. Sin embargo, los componentes mecánicos como las bombas de sumidero y los canales de drenaje en los sistemas Tipo C requieren mantenimiento regular y reemplazo periódico.

P: ¿Cuál es la diferencia entre impermeabilización contra la humedad y impermeabilización estructural?

R: La protección contra la humedad evita que la humedad proceda de la acción capilar del suelo, comúnmente conocida como humedad ascendente. La impermeabilización estructural está diseñada para resistir la presión hidrostática activa y continua del agua subterránea circundante.

P: ¿Se puede aplicar impermeabilización estructural internamente?

R: Sí. Puede aplicar membranas de barrera tipo A en el lado negativo o instalar sistemas de drenaje de cavidad tipo C internamente. Esto se utiliza a menudo en escenarios de modernización o recuperación donde la excavación externa es imposible.

P: ¿Qué es un sistema de impermeabilización tipo C?

R: Es un sistema de gestión de agua que acepta ingresos menores a través de la estructura. Dirige esta agua detrás de una membrana con clavos hacia canales de drenaje y la bombea de manera segura a través de un sistema de bomba de sumidero.

P: ¿Por qué fallan los sistemas de impermeabilización estructural?

R: Las fallas rara vez se deben al material mismo. Por lo general, son el resultado de una mano de obra deficiente, una preparación inadecuada de la superficie, falta de detalles en las juntas o la especificación de un solo sistema donde las condiciones de alto riesgo exigen un enfoque combinado.

P: ¿Cuál es la importancia de BS 8102:2022 en impermeabilización estructural?

R: BS 8102:2022 es el código de prácticas definitivo para proteger estructuras subterráneas contra el agua. Enfatiza el diseño basado en riesgos, asume una presión de agua continua y recomienda sistemas combinados donde las consecuencias de fallas son altas.
