Minilección de impermeabilización | Información técnica: explicación detallada de las estructuras de impermeabilización de techos verticales, invertidas y tipo sándwich

La cubierta es la parte de la envolvente del edificio más directamente afectada por el entorno exterior. El diseño de su sistema de impermeabilización y aislamiento condiciona directamente la durabilidad y eficiencia energética del edificio.

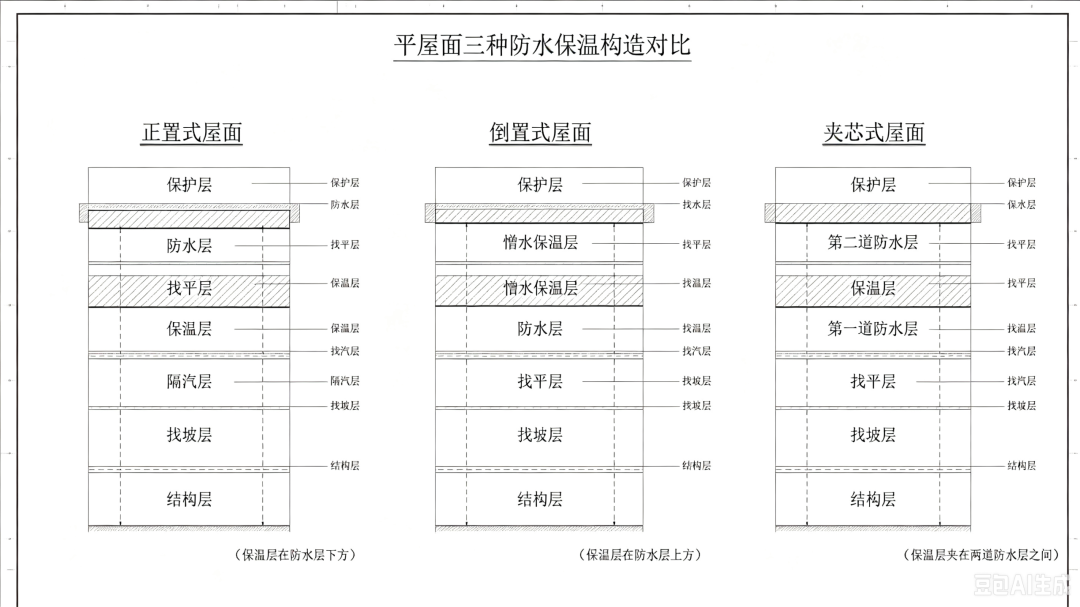

Según las posiciones relativas de la capa impermeabilizante y la capa aislante, los proyectos de techos planos se pueden dividir en tres tipos básicos: verticales, invertidos y sándwich. Comprender los principios y las condiciones aplicables de estos tres sistemas estructurales es fundamental para el diseño de proyectos de techos.

I. Techo vertical

El techo vertical es el método de construcción de techos más tradicional, también conocido como 'techo estándar'. Su característica principal es que la capa aislante se encuentra debajo de la capa impermeabilizante. Las capas estructurales típicas de arriba a abajo son: capa protectora, capa impermeabilizante, capa niveladora, capa aislante, barrera de vapor, capa formadora de taludes y capa estructural. La barrera de vapor está diseñada para evitar que el vapor de agua interior entre en la capa aislante, provocando que el material aislante se humedezca y falle.

La lógica de diseño detrás de este enfoque surge de las características físicas de los materiales aislantes tradicionales (como la perlita, el hormigón celular y los paneles de poliestireno-cemento) que tienen una alta tasa de absorción de agua. Una vez que la capa de aislamiento se humedece, su conductividad térmica aumentará significativamente, degradando gravemente su rendimiento de aislamiento. Por lo tanto, se debe colocar una capa impermeable encima de la capa aislante para evitar la intrusión de agua de lluvia externa.

Las ventajas de los techos verticales radican en sus menores requisitos de materiales aislantes, tecnología madura y construcción relativamente conveniente. Sin embargo, sus desventajas son igualmente importantes: tienen entre siete y nueve capas, lo que hace que el proceso sea complejo y costoso. Más importante aún, existen múltiples capas estructurales entre la capa impermeabilizante y la capa estructural, incluidas capas niveladoras, capas formadoras de pendientes y capas aislantes, y estas capas no están completamente selladas entre sí. Una vez que la capa impermeabilizante está parcialmente dañada, el agua infiltrada fluirá lateralmente a través de los espacios entre las capas, haciendo que la capa aislante retenga la humedad, mientras que el punto de fuga es difícil de identificar. Además, debido a que la humedad en las capas aislantes y niveladoras puede hacer que la capa impermeabilizante se abulte , los techos verticales generalmente requieren canales de ventilación y respiraderos en la superficie del techo, lo que compromete aún más la integridad de la capa impermeabilizante.

II. Techo invertido

Un techo invertido invierte la estructura tradicional del techo, colocando la capa aislante encima de la capa impermeabilizante. Su estructura básica, de arriba a abajo, consta de: una capa protectora, una capa aislante hidrófuga, una capa impermeabilizante, una capa niveladora, una capa formadora de taludes y una capa estructural.

El requisito técnico básico para esta estructura es que el material aislante debe ser hidrófobo , como por ejemplo placas de poliestireno extruido (XPS) o espuma de poliuretano rígida. Según la 'Especificación técnica para ingeniería de techos invertidos' (JGJ 230-2010), la tasa de absorción de agua en volumen del material aislante no debe exceder el 3%. Dado que la capa aislante en sí casi no absorbe agua y cubre la capa impermeable, proporciona protección física a la capa impermeable, evitando que se dañe por la radiación ultravioleta, los cambios drásticos de temperatura y los impactos externos. También evita el problema de filtración de agua entre capas común en los techos verticales.

El requisito de grado de impermeabilización para techos invertidos es Clase I, y la vida útil razonable de la capa impermeabilizante no será inferior a 20 años. Su pendiente no debe ser inferior al 3%, y cuando la pendiente sea superior al 3% se deberán tomar medidas estructurales antideslizantes. Como no hay problema de acumulación de humedad, los techos invertidos no requieren orificios de ventilación ni canales de escape.

Los techos invertidos son más efectivos para prevenir goteras que los techos verticales, pero aún tienen limitaciones: la capa aislante está directamente expuesta sobre la capa impermeabilizante y, sin una protección efectiva, el agua puede filtrarse dentro de la capa aislante, reduciendo su rendimiento de aislamiento. Además, el diseño y la construcción de la capa protectora requieren estándares más altos, especialmente en regiones lluviosas o frías donde se debe seleccionar el tipo apropiado de capa protectora en función de condiciones específicas. Vale la pena señalar que los techos invertidos no se recomiendan para edificios en regiones extremadamente frías y heladas; esta regulación se basa principalmente en el hecho de que los ciclos de congelación y descongelación entre el aislamiento y las capas protectoras en ambientes de baja temperatura pueden afectar negativamente a la capa impermeabilizante.

III. Techo tipo sándwich

Los tejados sándwich combinan las características de los tejados convencionales y los invertidos. Su característica típica es la colocación secuencial de una primera capa impermeable, una capa aislante y una segunda capa impermeable encima de la capa estructural, con la capa aislante completamente intercalada entre las dos capas impermeables. Esto emplea eficazmente ambas configuraciones: 'capa impermeable debajo, capa aislante arriba' y 'capa aislante debajo, capa impermeable arriba', creando un sistema de impermeabilización de doble capa.

La principal ventaja de los techos sándwich radica en su protección sellada bidireccional de la capa de aislamiento a través de dos capas impermeables, lo que los hace particularmente adecuados para edificios con requisitos de impermeabilización extremadamente altos (como impermeabilización de Clase I que requiere tres capas) o requisitos estrictos de rendimiento de aislamiento. Sin embargo, su estructura todavía incluye múltiples capas, cada una de ellas relativamente independiente, lo que sigue planteando un riesgo de filtración de agua. Además, la estructura compleja conlleva procedimientos de construcción engorrosos y costes elevados. Por lo tanto, los techos sándwich no se utilizan tan ampliamente en proyectos de ingeniería reales como los dos tipos anteriores, y se encuentran más comúnmente en proyectos con requisitos específicos de impermeabilización y aislamiento.

Desde una perspectiva de desarrollo tecnológico, el enfoque integrado de impermeabilización y aislamiento ha ganado cada vez más atención en los últimos años: prefabricar las capas de impermeabilización y aislamiento en un único módulo integrado. Esto evita los defectos de interfaz de la construcción por capas in situ y simplifica las capas estructurales. Esta dirección representa el camino tecnológico de los sistemas de techado que evolucionan desde el 'apilamiento multicapa' hasta la 'integración funcional'.

IV. Puntos clave de construcción para sistemas de impermeabilización de techos

Independientemente de la forma estructural utilizada, el diseño y construcción de proyectos de impermeabilización de techos deben cumplir con las normas vigentes como la 'Especificación Técnica para Ingeniería de Techos' (GB 50345). En la práctica, los siguientes aspectos clave afectan directamente la confiabilidad a largo plazo del sistema de impermeabilización:

La preparación adecuada de la superficie es un requisito previo para que la capa impermeabilizante funcione eficazmente. La superficie de la capa estructural debe ser firme, plana y limpia, y su contenido de humedad debe cumplir con los requisitos de construcción del material impermeabilizante seleccionado. La resistencia y rigidez insuficientes de la capa niveladora es una causa común de agrietamiento en la capa impermeabilizante.

Los elementos estructurales detallados son propensos a sufrir goteras en el techo. Se deben reforzar áreas como alrededor de las salidas de drenaje, en la base de los parapetos, en la base de las tuberías que se extienden desde el techo y en las juntas de expansión. Se debe aplicar una capa impermeabilizante adicional alrededor de las salidas de drenaje y se deben instalar bordillos de concreto en la base de los parapetos y otras estructuras que se extienden desde el techo.

La construcción de la capa impermeabilizante debe adherirse estrictamente al espesor y número de capas requeridas por el diseño. El ancho de superposición de la membrana y la uniformidad de la aplicación del recubrimiento deben cumplir con las especificaciones. Una vez completada la capa impermeabilizante y antes de continuar con el siguiente paso, se debe realizar una prueba de pulverización de agua o de retención de agua para verificar su integridad.

Es imprescindible la instalación de una capa protectora. Independientemente de la ubicación de la capa impermeable, se debe instalar una capa protectora suficiente en la parte superior para evitar daños mecánicos durante la construcción o uso posterior.

Conclusión

Los techos verticales, invertidos y sándwich representan diferentes combinaciones de impermeabilización y aislamiento, cada una con sus propias condiciones aplicables y limitaciones técnicas. Los techos verticales son técnicamente maduros pero de construcción compleja y tienen un alto riesgo de filtración de agua; Los tejados invertidos tienen una estructura sencilla y una larga vida útil de la capa impermeabilizante, pero requieren materiales aislantes y capas protectoras especiales; Los techos sándwich logran un mayor nivel de protección a costa de la impermeabilización de doble capa, pero esto aumenta el costo y la dificultad de construcción. En proyectos prácticos, se deben considerar exhaustivamente factores como la zona climática del edificio, los requisitos de impermeabilización, los indicadores de rendimiento del aislamiento, el presupuesto y las condiciones de construcción para seleccionar una estructura de techo adecuada, y se deben cumplir estrictamente las normas técnicas pertinentes en todas las etapas de diseño, selección de materiales y construcción.
