Canlón Técnico | Drenaje activo, prevención integrada y drenaje: la evolución de la lógica de gestión del agua de tejados detrás de la patente de drenaje por sifón de Canlon

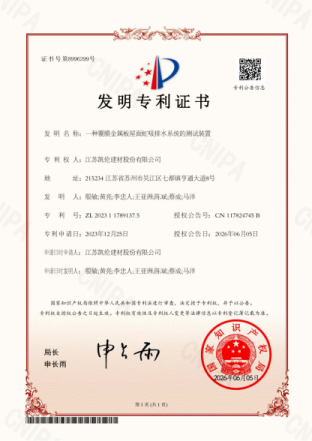

El 5 de junio de 2026, Canlon recibió una patente de invención, 'Un dispositivo de prueba para un sistema de drenaje por sifón de un techo de membrana metálica', número de patente ZL202311789137.5. Esto marca la integración formal del 'drenaje activo' en la capacidad central del sistema de membrana metálica para techos (panel integrado Fusion®), además de la 'impermeabilización': el concepto de 'impermeabilización y drenaje integrados' ha pasado de ser un concepto teórico a una práctica de ingeniería comprobable y verificable.

Pensamiento convencional en proyectos de cubiertas: priorizando la impermeabilización sobre la ventilación

Durante mucho tiempo, el enfoque técnico de los proyectos de techado ha sido la 'prevención', es decir, si la capa impermeable está en su lugar, el agua no puede entrar y todo está bien. El artículo 2.0.1 del GB 55030-2022 'Especificación General para la Impermeabilización de Edificaciones e Ingeniería Municipal' propone el principio de impermeabilización de 'adaptación a las condiciones locales, priorizando la prevención, combinando prevención y drenaje, y gestión integral'. Sin embargo, en la práctica de la ingeniería, el 'drenaje' a menudo se simplifica al diseño estructural de la capa de pendiente, asegurando que la pendiente de drenaje no sea menor que el valor estándar y que el agua pueda fluir hacia el canal por gravedad.

El problema es que el drenaje por gravedad depende de la pendiente. T/CECS 1668-2024 especifica una pendiente mínima del 2% para cubiertas de paneles integrados. Sin embargo, en proyectos reales, la pendiente puede desviarse del valor de diseño debido a factores como la deformación estructural, la compresión de la capa de aislamiento y errores de construcción. Cuando la pendiente es insuficiente para superar la resistencia al flujo de agua, se produce una acumulación localizada de agua en el techo.

El impacto de la acumulación de agua en la capa impermeabilizante es gradual: la inmersión prolongada acelera la migración de plastificantes en la membrana, los ciclos invernales de congelación y descongelación crean tensiones alternas en las soldaduras superpuestas y la deposición de polvo y microorganismos en áreas inundadas debilita aún más la resistencia a la intemperie de la superficie de la membrana. Un techo que nunca se seca hace que su capa impermeabilizante envejezca más rápido; incluso si el agua en realidad no se 'filtra', el desgaste crónico del sistema del techo ya ha comenzado.

El significado de 'prevención y drenaje integrado' en ingeniería

'Impermeabilización y drenaje integrados' no es simplemente una combinación de impermeabilización y drenaje. Su principio fundamental es que la capa impermeabilizante garantiza 'que no haya fugas' y el sistema de drenaje garantiza 'que no haya acumulación de agua': los dos son complementarios y paralelos, no primarios y secundarios. Un techo de impermeabilización y drenaje verdaderamente integrado debe tener la capacidad de guiar rápidamente el agua de lluvia lejos del techo a través de un drenaje organizado, incluso en condiciones de pendiente cero, evitando que el agua permanezca en el techo por más tiempo del necesario para escurrir.

Este concepto se alinea perfectamente con los principios de la construcción de ciudades esponja . Las 'Opiniones Orientadoras sobre la Promoción de la Construcción de Ciudades Esponja' (Guo Ban Fa [2015] No. 75), emitidas por la Oficina General del Consejo de Estado en 2015, propusieron una política de seis caracteres: 'infiltración, retención, almacenamiento, purificación, utilización y drenaje'. Entre ellas, el 'drenaje' es una etapa final indispensable: cuando la intensidad de las precipitaciones excede la capacidad de infiltración y almacenamiento, el exceso de agua de lluvia debe ser evacuado de manera segura y vertido ordenado a la red de tuberías municipales; de lo contrario, la ciudad esponja pasará de 'absorción de agua' a 'anegamiento'. Como primera interfaz para la recepción de agua de lluvia en un edificio, la capacidad de drenaje del techo determina la seguridad hidráulica del edificio en condiciones de fuertes lluvias.

Un dispositivo de prueba, ¿qué pieza del rompecabezas completó?

Esta configuración de prueba consta de cinco unidades: una unidad con paneles metálicos recubiertos de membrana en ambos lados para simular la estructura real del techo, una unidad de canal para recolectar el agua entrante, una unidad de sifón para crear presión negativa para impulsar el flujo de toda la tubería, una unidad de lluvia simulada para proporcionar una fuente de agua controlable y una unidad de prueba para registrar la presión del sifón y el rendimiento del drenaje. Trabajando juntos, las cinco unidades reprodujeron las condiciones de funcionamiento completas de todo el sistema de drenaje por sifón de tejado en condiciones de laboratorio.

El valor único de este dispositivo radica en tres características 'ajustables': sección transversal de canal ajustable, que permite probar la eficiencia del drenaje para canalones de diferentes tamaños, proporcionando una base para la selección del diseño; pendiente del techo ajustable, que verifica el cambio en el tiempo de escurrimiento desde pendiente cero a diferentes ángulos de inclinación, respondiendo a la pregunta de diseño de 'qué pendiente mínima se requiere para asegurar el drenaje dentro de un tiempo específico'; y modelos de tolvas de agua de lluvia y diámetros de tubería intercambiables, lo que permite comparar las diferencias de rendimiento de diferentes componentes de drenaje en la misma plataforma, evitando errores de ingeniería comunes como 'tubería grande con tolva pequeña' o 'tubería pequeña con tolva grande' causados ​​por falta de coincidencia de componentes.

Estas tres capacidades apuntan al mismo objetivo: cambiar el diseño de sistemas de drenaje por sifón para techos de paneles integrados desde enfoques de 'selección basada en la experiencia' a enfoques 'basados ​​en datos'. Anteriormente, los diseñadores solo podían determinar los diámetros de las tuberías y los tipos de tolvas basándose en fórmulas empíricas y muestras de los fabricantes, un proceso cuya confiabilidad disminuía significativamente cuando el área del techo excedía cierta escala o el diseño del edificio daba como resultado rutas de drenaje complejas. Con este sistema, las soluciones de drenaje para cualquier proyecto específico se pueden probar y verificar antes de salir de fábrica, transformando el rendimiento del sistema de 'basarse en las afirmaciones del fabricante' a 'ser probado'.

La ventaja natural de los paneles de tejado integrados: una superficie soldable, continua e impermeable

Los sistemas de drenaje sifónico no son una tecnología nueva. Se utilizan desde hace décadas en tejados planos de hormigón. Sin embargo, el drenaje sifónico bajo condiciones de techo de metal enfrenta un desafío especial: hay superposiciones entre los paneles de metal. Si los solapes no son completamente impermeables, la presión negativa sifónica aspirará aire de los espacios, interrumpiendo el estado de flujo de la tubería llena . El drenaje sifónico es esencialmente un sistema de presión negativa que requiere que el sistema sea hermético.

Esta es la lógica de compatibilidad inherente entre los paneles de techo integrados y los sistemas de drenaje por sifón: los paneles de techo integrados, mediante soldadura con aire caliente del material en rollo de polímero de la superficie , construyen una membrana impermeable sin costuras encima de la lámina de metal. Esta membrana no solo resuelve el problema de 'fugas de agua hacia abajo', sino que, lo que es más importante, garantiza la estanqueidad necesaria para que funcione el sistema de sifón: el aire no puede ingresar a las tuberías a lo largo de las uniones superpuestas, el estado de presión negativa se puede mantener estable y la eficiencia del sifón no se ve afectada por los espacios en la estructura de la lámina metálica. Desde otra perspectiva: la superficie impermeable totalmente soldada de los paneles de tejado integrados es un requisito previo para el 'trasplante' de sistemas de drenaje por sifón de tejados de hormigón a tejados metálicos. Los dos no son simplemente una combinación de productos, sino una profunda compatibilidad de sistemas.

De patentes a sistemas: un circuito cerrado de capacidades de cadena completa

El verdadero valor de esta patente no reside en el dispositivo en sí, sino en la capacidad de circuito cerrado que crea. Antes de esto, la acumulación tecnológica de Canlon en el campo de los paneles integrados se centró en tres aspectos: materiales: el proceso integrado en fábrica de rollos de polímero y láminas de metal; productos: edición conjunta del estándar de grupo T/CECS 1668-2024; y aplicaciones: verificación de ingeniería en plantas industriales como la base de Yanjing Beer Danjiangkou. La patente de drenaje por sifón completa el cuarto aspecto: la verificación del sistema. Esto forma una cadena completa de 'patente de material → estándar de producto → implementación de ingeniería → prueba del sistema'.

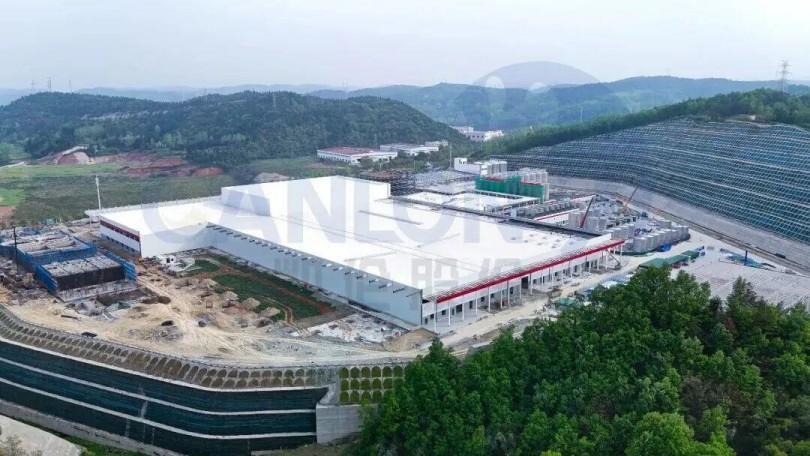

Proyecto base Yanjing Beer Danjiangkou

En términos de la industria, los resultados de una solución para techos ya no son solo una pila de paneles para techos y un conjunto de planos de construcción, sino 'indicadores de desempeño del sistema probados y verificados': bajo parámetros de diseño específicos, el sistema de drenaje de esta solución puede drenar el agua del techo dentro de un tiempo específico, con una operación de sifón estable y un flujo continuo de tubería completa. Para el propietario, esto significa que 'drenaje e impermeabilización integrados' ha pasado de ser un eslogan corporativo a un compromiso técnico verificable.

Conclusión

Los avances tecnológicos en la ingeniería de techados a veces no se manifiestan en la invención de nuevos materiales, sino más bien en la seria atención que se presta a un viejo problema. El drenaje es para el techado una habilidad fundamental que se ha descuidado durante mucho tiempo; todos saben que es importante, pero técnicamente se ha limitado al nivel experiencial de 'simplemente asegurarse de que la pendiente sea la correcta'. Cuando la industria comienza a establecer estándares de prueba cuantificables y métodos de verificación para los sistemas de drenaje de techos, indica que la gestión del agua de los techos está evolucionando de un paso de construcción manejado apresuradamente a un subsistema que requiere diseño y verificación independientes.

Esta patente para un dispositivo de prueba no se jacta de una revolución material ni pretende haber perturbado a nadie. Hace algo más fundamental: transforma la cuestión de 'con qué rapidez y limpieza se drena el agua' de una cuestión subjetiva a una cuestión basada en datos. Este es precisamente el tipo de pregunta que una industria se hará primero cuando esté pasando de un desarrollo extensivo a uno intensivo.
