Descripción general del proyecto

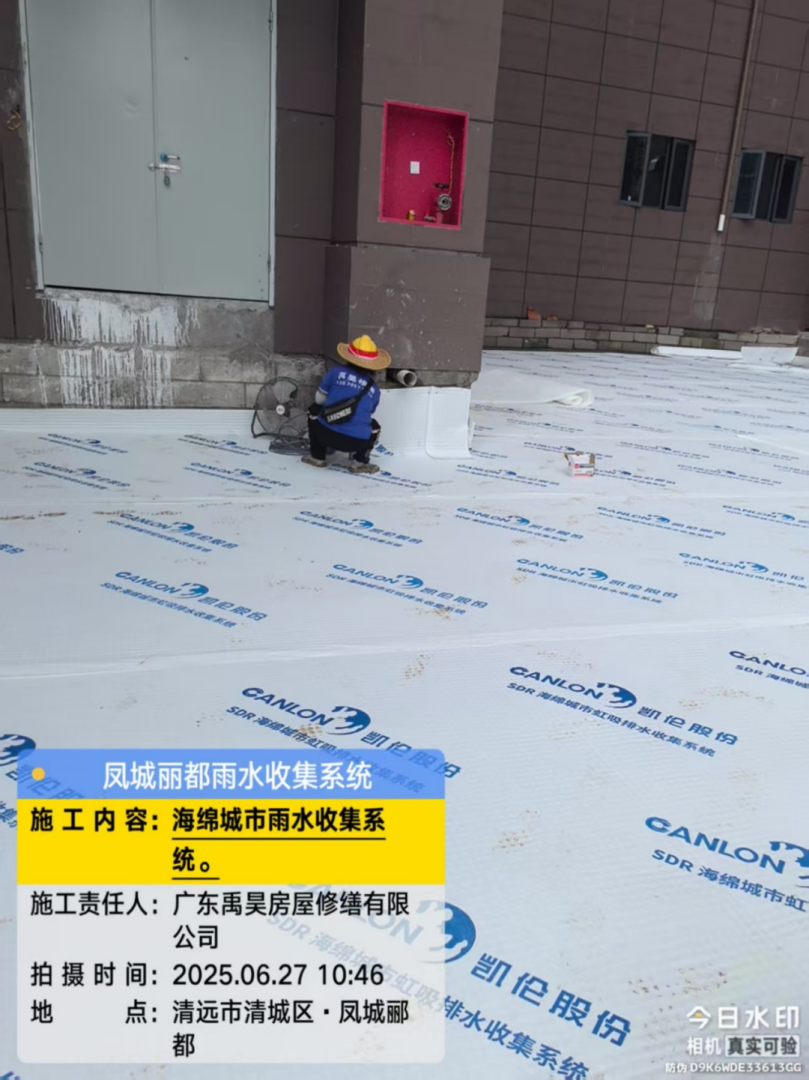

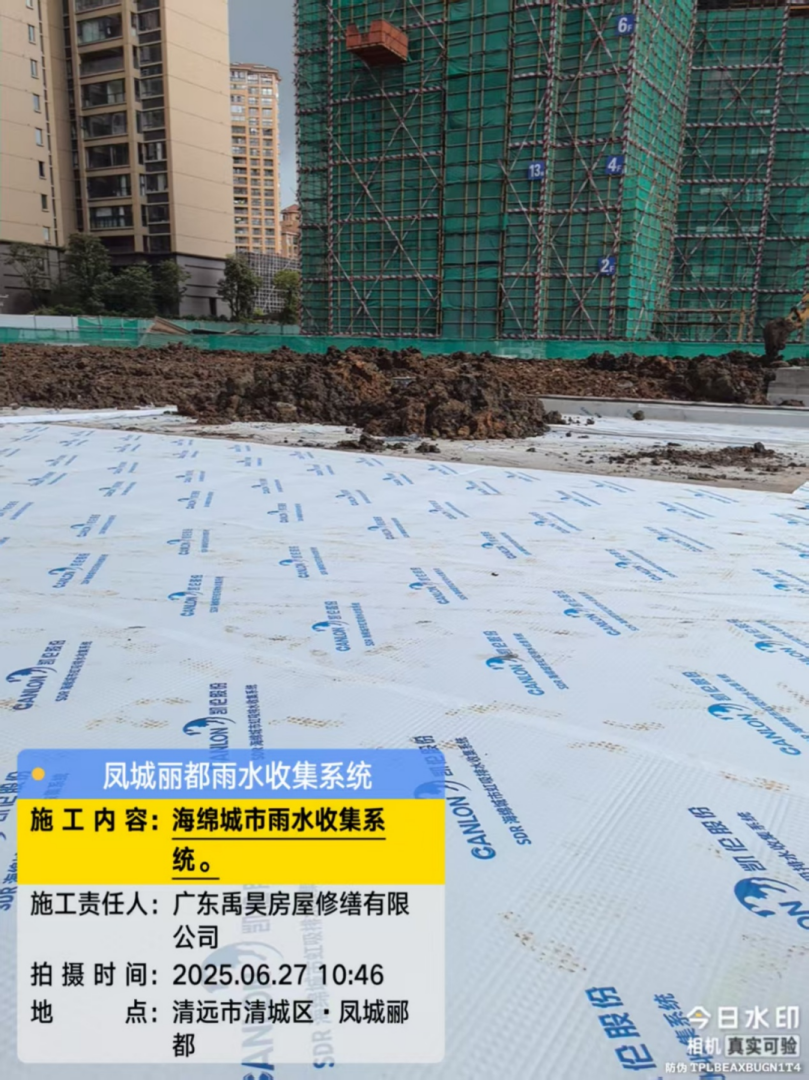

El proyecto Fengcheng Lidu está ubicado en el número 68 de la avenida Fengxiang, distrito de Qingcheng, ciudad de Qingyuan. Desarrollado por Qingyuan Hengyuan Zhaoye Real Estate Development Co., Ltd., el proyecto consta principalmente de edificios residenciales de gran altura, complementados con apartamentos, villas y espacios comerciales. El área circundante cuenta con abundantes recursos educativos, médicos y comerciales. La superficie total del terreno es de aproximadamente 230.000 metros cuadrados, con un área total de construcción de aproximadamente 700.000 metros cuadrados. El sistema de drenaje del techo verde del proyecto utiliza el sistema de recolección de drenaje por sifón SDR de Canlon , y la construcción en el lugar está a cargo del socio de Canlon en Qingyuan, Guangdong Yuhao Housing Repair Co., Ltd.

Antecedentes del proyecto

Los sistemas tradicionales de drenaje de techos de garaje tienen fallas fatales: los geotextiles se mueven durante el relleno, lo que hace que la tierra y la grava entren y bloqueen la capa de drenaje. Los sistemas de drenaje tradicionales de estilo Lingnan, como grava, guijarros, drenajes ciegos y tuberías ciegas, tienen estructuras complejas, cargas estructurales elevadas y muchos procedimientos. Estos problemas son comunes en los proyectos de techos verdes en las principales ciudades chinas. Los cuatro problemas principales: impermeabilización y fugas, drenaje deficiente, almacenamiento de agua ineficiente y daños al sistema han plagado durante mucho tiempo el desarrollo de la industria.

Los techos verdes, como componente importante de la construcción sustentable y de la infraestructura de las ciudades esponja, poseen tanto valor de regulación ecológica como de utilización del espacio. Sin embargo, los espacios subterráneos y la ecologización de los tejados de los edificios urbanos se enfrentan a obstáculos técnicos de larga data. Los sistemas tradicionales de drenaje ciego sufren problemas como un mayor espesor del techo y una baja eficiencia de drenaje. Las tecnologías nacionales de drenaje de techos verdes de gran envergadura enfrentan desafíos como la dificultad para encontrar pendientes estructurales, fácil filtración de capas livianas de pendientes, drenaje deficiente y pudrición y muerte de las raíces de las plantas. Estos problemas provocan la retención de agua de lluvia, lo que provoca fácilmente fugas en el sótano y pudrición de las raíces de las plantas. Además, el diseño tradicional de separar las placas de drenaje de los geotextiles a menudo falla debido a daños y obstrucciones en la construcción.

Solución detallada

Frente a los desafíos de larga data en la industria, el equipo de I+D de Canlon , combinando experiencia práctica pasada con un enfoque de I+D abierto e innovador, desarrolló con éxito el sistema de drenaje por sifón SDR después de numerosos experimentos y pruebas de campo. Este sistema fue reconocido como nuevo producto de la provincia de Jiangsu en 2023 y fue calificado como líder a nivel nacional. El núcleo de la tecnología de drenaje por sifón radica en la utilización de tuberías de sifón de diámetro variable y un esquema de diseño sistemático para acelerar el drenaje, al mismo tiempo que se implementa una zonificación de drenaje razonable basada en las condiciones del proyecto para lograr un drenaje organizado en diferentes áreas. El sistema tiene funciones tales como protección, drenaje y recolección y utilización del agua de lluvia, formando un sistema de drenaje 'respirable'. Al optimizar la fórmula de la materia prima polimérica, el sistema SDR aumenta la resistencia a la compresión del tablero de drenaje a más de 45 T/㎡ y la resistencia del canal de drenaje a más de 60 T/㎡, alcanzando un máximo de 100 T/㎡, lo que reduce significativamente la dificultad de la gestión de la construcción de cobertura de suelo y mejora la confiabilidad del proyecto.

Después de una comunicación técnica profunda con el cliente, el equipo técnico de Canlon entendió las principales inquietudes y necesidades del cliente. También llevaron a cabo un estudio del sitio y revisaron documentos de políticas relevantes sobre la construcción de ciudades esponja en la ciudad de Qingyuan (incluido el 'Plan especial de la ciudad esponja de la ciudad de Qingyuan' y el 'Plan especial de la ciudad esponja del área urbana central de la ciudad de Qingyuan (revisado)'). Con base en las condiciones del sitio, optimizaron el diseño detallado del proyecto y adoptaron un método de drenaje interno y externo combinado para resolver el problema de las dificultades de drenaje en el techo del proyecto.

Composición del sistema

El sistema de recolección de drenaje por sifón SDR consta de múltiples componentes que funcionan juntos, cada uno de los cuales ha sido optimizado y mejorado para abordar las deficiencias de los sistemas de drenaje tradicionales.

Los componentes principales del sistema incluyen:

Tablero de drenaje compuesto de drenaje protector de polímero: Hecho de materiales 100% nuevos, logra un compuesto fuerte con geotextil a través de un autoadhesivo termofusible. La resistencia al pelado entre el tablero de drenaje y el geotextil es alta, lo que resuelve muchos problemas de los tableros de drenaje partidos.

Canal de drenaje de sifón de polímero: Mediante la acción de los huecos, la gravedad y la presión del aire, recoge rápidamente el agua de lluvia hacia la salida, formando un drenaje organizado en diferentes áreas. Este producto ha obtenido una patente de invención nacional y adopta un método único de conexión de mortaja y espiga, que puede realizar un ensamblaje y una construcción infalible.

Los sistemas de recolección de drenaje por sifón son importantes instalaciones de almacenamiento de la ciudad esponja. Los sistemas de recolección de drenaje por sifón Canlon SDR pueden mejorar efectivamente la capacidad de la ciudad para hacer frente a tormentas e inundaciones, mejorar el entorno de vida y mejorar el confort ambiental al realizar la purificación natural, la infiltración natural y la acumulación natural de agua de lluvia.
