¿Qué es la impermeabilización estructural? Una guía completa para la protección de estructuras de hormigón

La entrada de agua en estructuras de hormigón comerciales y residenciales provoca graves consecuencias financieras y estructurales. Si se deja sin protección, la presión hidrostática fuerza la humedad hacia los poros del concreto, iniciando degradación, desestabilización estructural y corrosión del refuerzo de acero a través de reacciones inducidas por carbonatación y cloruro. Cuando falla la impermeabilización subterránea, modernizar o reparar el daño cuesta exponencialmente más que la especificación inicial correcta. Para arquitectos, ingenieros estructurales y desarrolladores, estas fallas presentan inmensos riesgos de responsabilidad y exposición a indemnización profesional.

Esta guía sirve como marco técnico para evaluar, especificar e implementar los sistemas de impermeabilización estructural correctos . Al analizar datos ambientales, diseño estructural, perfiles geotécnicos y estándares de cumplimiento internacionales, los profesionales pueden mitigar los riesgos y garantizar la integridad estructural a largo plazo.

• La selección del sistema depende del entorno: ningún método de impermeabilización funciona para todas las estructuras; La selección debe estar dictada por las condiciones del suelo, la presión hidrostática, la química y el uso previsto del espacio.

• Los sistemas combinados mitigan el riesgo: Las estructuras subterráneas de alto riesgo, profundamente sumergidas o habitables (entornos de Grado 3) requieren una combinación de sistemas Tipo A, Tipo B y/o Tipo C para alcanzar umbrales de riesgo aceptables.

• El cumplimiento no es negociable: el cumplimiento de estándares estructurales reconocidos (p. ej., BS 8102:2022, ACI 515.2R o códigos regionales equivalentes) es fundamental para la integridad estructural, el respaldo del seguro y la validez de la garantía.

• Integración temprana de especialistas: contratar a un especialista en diseño de impermeabilización calificado (por ejemplo, certificado por CSSW) durante la fase arquitectónica inicial reduce drásticamente los errores de diseño, los choques estructurales y los costos del ciclo de vida.

Impermeabilización estructural frente a impermeabilización: ¿cuál es la diferencia?

Definición del alcance técnico

La protección de las estructuras contra el agua bajo presión hidrostática define el alcance principal de la gestión del agua subterránea. Esto se aplica principalmente a estructuras subterráneas, de contención de tierra o de retención de agua. Por el contrario, la impermeabilización solo protege contra la acción capilar y la humedad del suelo donde no existe presión de agua. La presión hidrostática aumenta con la profundidad. La presión aumenta aproximadamente 0,1 bar o 10 kPa por metro de profundidad del agua. Esta inmensa fuerza empuja el agua líquida a través de huecos microscópicos de hormigón, lo que exige una protección estructural robusta.

A menudo vemos confusión en el sitio entre estos dos conceptos. La aplicación de una simple membrana a prueba de humedad en un sótano con un nivel freático alto garantiza el fracaso. Debe comprender la hidrología del sitio antes de especificar materiales.

Característica	A prueba de humedad	Impermeabilización estructural
Amenaza primaria	Acción capilar, humedad ascendente.	Presión hidrostática, altura de agua activa
Área de aplicación	Sobre el suelo, losas poco profundas	Sótanos profundos, muros de contención, túneles.
Espesor del material	Películas delgadas, DPM básicos	Membranas gruesas, aditivos integrales, drenajes de cavidades.
Consecuencia del fracaso	Daño cosmético, moho.	Degradación estructural, inundaciones, corrosión de las barras de refuerzo.

La mecánica del ingreso de agua y falla estructural

La presión hidrostática fuerza el agua a través de capilares de concreto, juntas de construcción, orificios para pernos de unión y microfisuras estructurales. Esta exposición continua a la humedad desencadena mecanismos de daño secundario que comprometen la estabilidad estructural.

• Corrosión del refuerzo: la carbonatación y la penetración de cloruros rompen la capa de pasivación alcalina de las barras de acero. Esto provoca una oxidación expansiva, desconchados y una pérdida crítica de la capacidad de carga.

• Ciclos de congelación y descongelación: el agua se expande aproximadamente un 9 % dentro de los poros del hormigón durante la congelación, lo que provoca fracturas físicas e incrustaciones en la superficie.

• Eflorescencia y lixiviación química: el hidróxido de calcio libre se disuelve y migra a la superficie, debilitando la matriz del cemento con el tiempo.

Cuando inspeccionas un estacionamiento antiguo, a menudo ves manchas de óxido que atraviesan el concreto. Eso indica corrosión activa del refuerzo. Una vez que la barra de refuerzo comienza a oxidarse, se expande, arrancando la cubierta de concreto y exponiendo más acero a los elementos.

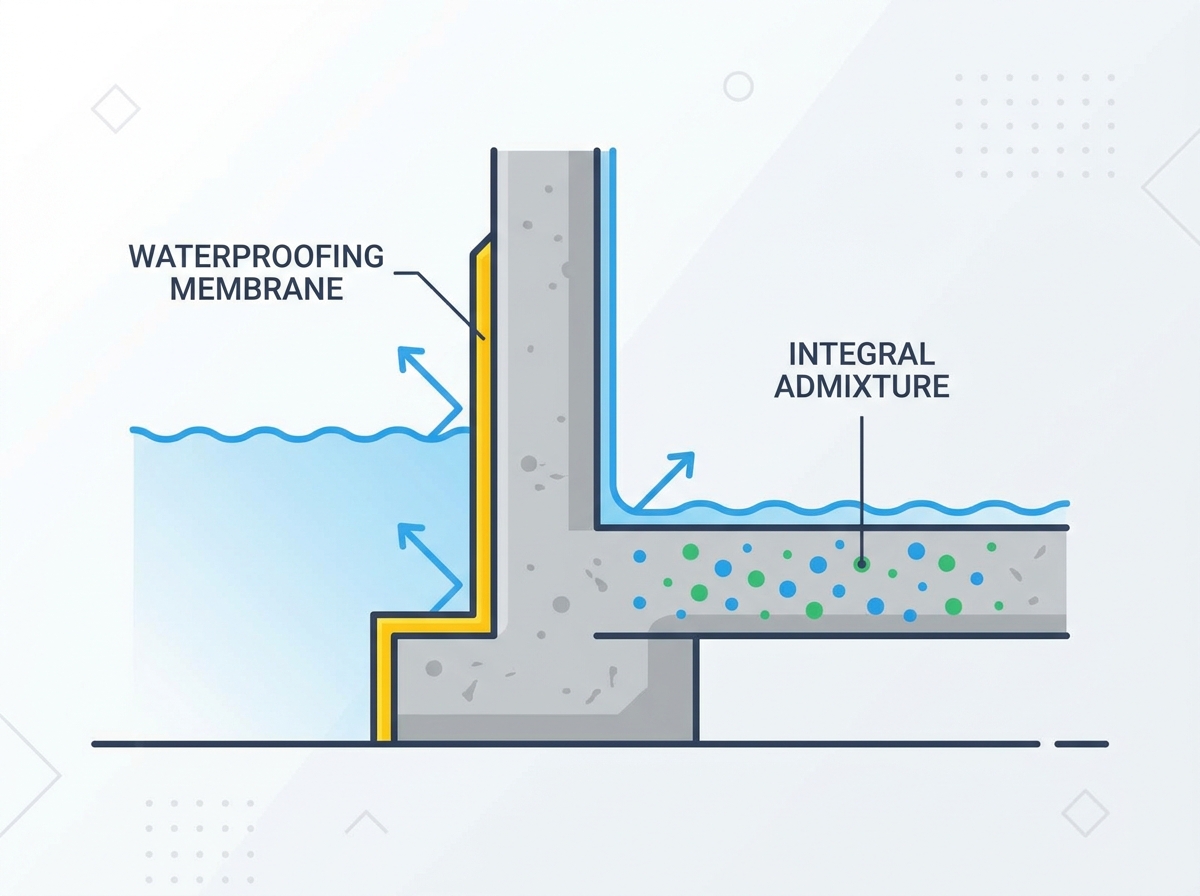

Principales tipos de sistemas de impermeabilización estructural

Tipo A: Protección de barrera (tanque)

Los sistemas tipo A se basan en la aplicación de una membrana de barrera física continua a la cara positiva, negativa o intercalada de la estructura de concreto. Los materiales incluyen membranas totalmente adheridas preaplicadas que se unen químicamente con concreto húmedo, láminas autoadhesivas postaplicadas como betún modificado con polímeros o HDPE, y membranas de aplicación líquida como poliuretano o poliurea para geometrías complejas.

Estas barreras funcionan mejor para sótanos poco profundos, muros de contención y escenarios donde la excavación externa es factible. Sin embargo, dependen en gran medida de una perfecta preparación del sustrato. Siguen siendo vulnerables a daños físicos durante el relleno, y una sola falla en la costura puede comprometer toda la barrera.

1. Prepare el sustrato retirando la lechada y asegurando un acabado liso.

2. Aplicar la imprimación según las especificaciones del fabricante.

3. Instale la membrana, asegurándose de que todas las superposiciones cumplan con el ancho mínimo requerido.

4. Detalla todas las esquinas, penetraciones y terminaciones con membranas líquidas reforzadas o cintas especializadas.

5. Proteja la membrana con tablas de drenaje antes de rellenar.

Tipo B: Protección Estructuralmente Integral

La protección tipo B implica diseñar la propia estructura de hormigón para que sea resistente al agua. Esto limita la penetración del agua mediante diseños de mezcla avanzados, proporciones reducidas de agua y cemento y una meticulosa protección de las juntas. Las tecnologías de aditivos incluyen productos químicos hidrófobos que bloquean los poros y aditivos activos cristalinos que reaccionan con la humedad para reparar grietas de hasta 0,4 mm.

Los detalles de juntas diseñadas utilizan barreras de agua hidrofílicas activas, barreras de agua físicas de PVC y sistemas de mangueras reinyectables posinyectadas. Los sistemas tipo B se adaptan a sótanos comerciales profundos, infraestructura de ingeniería civil y entornos de nivel freático alto. El éxito requiere una colocación impecable del concreto, compactación, curado y un control estricto del ancho de las grietas.

Tipo C: Protección Drenada

Los sistemas tipo C aceptan que se producirá una pequeña entrada de agua y la gestionan a través de un sistema de drenaje de cavidad interna. Los componentes incluyen membranas de HDPE con clavos aplicadas a paredes y pisos, canales de drenaje perimetrales y paquetes de sumideros equipados con bombas duales, baterías de respaldo y alarmas de nivel alto de agua.

Este enfoque funciona excepcionalmente bien para modernizar sótanos históricos, estructuras abovedadas y sitios con presión hidrostática impredecible. Sin embargo, el Tipo C no impide que el agua entre al concreto, exponiendo potencialmente el refuerzo a condiciones de humedad. También requiere un mantenimiento continuo de por vida, incluido el lavado periódico de los depósitos de cal y energía continua para las bombas.

Cómo elegir el sistema de impermeabilización estructural adecuado

Evaluación de las condiciones geotécnicas e hidrogeológicas

La especificación precisa comienza con la evaluación de las clasificaciones del nivel freático del sitio. Los ingenieros deben diferenciar entre niveles freáticos bajos, variables, encaramados y permanentemente altos utilizando datos de monitoreo a largo plazo. La química del suelo también juega un papel fundamental. Los suelos agresivos que contienen alto contenido de sulfatos pueden provocar el ataque del cemento, mientras que los cloruros promueven la corrosión de las barras de refuerzo.

Además, los suelos ácidos o la presencia de radón y gas metano requieren una impermeabilización de barrera de gas especializada. La permeabilidad del suelo dicta el movimiento del agua; Los suelos limosos y arcillosos crean capas freáticas elevadas con drenaje lento, mientras que la arena y la grava permiten una presión hidrostática inmediata.

Definición del grado ambiental requerido

La asignación de casos de uso estructurales a grados de rendimiento interno garantiza que el sistema de impermeabilización cumpla con las expectativas del usuario. Hacer referencia a los estándares BS 8102:2022 proporciona un marco claro para estos entornos.

Grado	Descripción	Casos de uso típicos	Requisito de rendimiento
Grado 1a	Húmedo	Muros de contención, aparcamientos básicos.	Se permiten algunas manchas de humedad o goteo.
Grado 1b	Húmedo	Salas de máquinas, almacenamiento básico.	No hay penetración de agua, se aceptan parches de humedad.
Grado 2	Seco	Almacenamiento minorista, talleres.	Sin penetración de agua, sin humedad.
Grado 3	Habitable	Oficinas, residenciales, salas de servidores.	Totalmente seco, humedad relativa controlada.

Evaluación de riesgos y necesidad de sistemas combinados

Depender de un único sistema de impermeabilización en entornos de Grado 3 conlleva un riesgo matemático importante. La formulación de enfoques combinados mitiga estos riesgos para los perfiles de alto riesgo. La combinación del Tipo A con el Tipo B proporciona una barrera primaria contra el agua líquida mientras que el concreto estructural actúa como una barrera secundaria que limita la transmisión de vapor.

Alternativamente, la combinación del Tipo B con el Tipo C garantiza que el concreto limite el ingreso a filtraciones menores, mientras que el drenaje interno gestiona de manera segura el agua residual. Siempre recomendamos sistemas combinados para espacios habitables para evitar fallas catastróficas.

Estándares y cumplimiento de impermeabilización estructural

Navegando por códigos globales y regionales

El cumplimiento de los códigos establecidos garantiza el cumplimiento y la seguridad estructural. BS 8102:2022 sirve como código de prácticas del Reino Unido para proteger estructuras subterráneas contra el agua subterránea, definiendo principios de diseño, grados y análisis de riesgos. En los EE. UU., ACI 515.2R y ACI 350 proporcionan pautas para especificar barreras impermeabilizantes y resistentes a productos químicos.

Mientras tanto, el Eurocódigo 2 describe reglas de diseño para estructuras de contención y retención de líquidos. Seguir estos estándares protege contra fallas catastróficas y responsabilidades legales. Debe documentar el cumplimiento en cada etapa de la construcción.

Roles profesionales y responsabilidad única

Una delimitación clara de las funciones profesionales evita descuidos críticos. El ingeniero estructural se encarga de los cálculos de carga estructural, mientras que el especialista en impermeabilización gestiona el control de la humedad. Los proveedores de garantía modernos exigen un especialista en diseño certificado, como un profesional de CSSW, como parte del equipo de diseño.

Esta responsabilidad de un solo punto garantiza que la estrategia de impermeabilización se integre perfectamente con el diseño estructural, reduciendo choques y defectos a largo plazo. Cuando todos conocen su alcance exacto, el proyecto se desarrolla mejor y los riesgos disminuyen significativamente.

Garantías, defectos latentes y seguros

Comprender los tipos de garantía protege las inversiones en proyectos. La garantía de producto de un fabricante solo cubre defectos de material, mientras que una garantía respaldada por indemnización profesional cubre el diseño y la instalación. Obtener la aprobación de la garantía de terceros requiere documentación completa.

1. Dibujos técnicos detallados que muestran todas las transiciones y penetraciones.

2. Certificados de producto como aprobaciones BBA, CE o ICC-ES.

3. Registros completos de control de calidad del sitio aprobados por el inspector.

4. Evidencia fotográfica de la preparación del sustrato y la aplicación de la membrana.

Desafíos y soluciones comunes de impermeabilización estructural

Puntos críticos de diseño de detalles

Los sistemas de impermeabilización frecuentemente fallan en detalles críticos específicos. Las juntas de construcción y las juntas diurnas representan las zonas de mayor riesgo de entrada de agua, lo que requiere detalles activos de las juntas, como tiras hidrófilas o mangueras de lechada inyectables. Las penetraciones de servicio, incluidos los manguitos de tubería y las entradas de cables, deben utilizar bridas mecánicas para charcos o selladores expansivos.

Los tirantes de encofrado estructural requieren tapones de reparación estructural de cemento para evitar fugas. Además, las juntas de expansión y movimiento estructural necesitan sistemas flexibles y resistentes, como cintas elastoméricas para juntas de expansión, para manejar el asentamiento y la expansión térmica.

Preparación del sustrato y curado del hormigón

La mala preparación del sustrato sigue siendo una de las principales causas de fallo de las membranas. La presencia de lechada, compuestos de curado, agentes desencofrantes o alto contenido de humedad en el concreto verde impide la adhesión adecuada. Se deben cumplir métricas de sustrato aceptables, como que el contenido de humedad del concreto permanezca por debajo del 4% para ciertas membranas de aplicación líquida.

Los requisitos del perfil de la superficie también deben coincidir con las pautas de ICRI CSP para garantizar la máxima resistencia de la unión. Dedicamos más tiempo a preparar el hormigón que a aplicar la membrana, y ese esfuerzo da sus frutos en el rendimiento a largo plazo.

Control de calidad in situ y pruebas no destructivas

Un riguroso control de calidad in situ verifica la integridad de la instalación. La detección electrónica de fugas utiliza métodos de alto y bajo voltaje para localizar orificios en membranas elastoméricas. Las pruebas de vacaciones implican pruebas de chispas en recubrimientos no conductores para garantizar un espesor continuo.

La inspección visual y las pruebas de núcleo validan la compactación del concreto, las pruebas de asentamiento en el sitio y la resistencia a la compresión general. Nunca te saltes la fase de prueba; Encontrar una fuga antes de rellenar ahorra enormes cantidades de tiempo y dinero.

Conclusión y próximos pasos

La impermeabilización estructural eficaz es esencial para proteger los edificios del ingreso de agua, extender la vida útil estructural y minimizar los costos de mantenimiento a largo plazo. Al seleccionar el sistema de impermeabilización adecuado en función de las condiciones del sitio, el diseño estructural, los requisitos de desempeño ambiental y los estándares regulatorios, los equipos de proyecto pueden reducir significativamente los riesgos de construcción y al mismo tiempo garantizar la durabilidad y seguridad duraderas del edificio.

Para lograr los mejores resultados del proyecto, considere las siguientes recomendaciones:

• Realice investigaciones geotécnicas e hidrogeológicas detalladas antes de seleccionar cualquier solución de impermeabilización.

• Elija los sistemas de impermeabilización según el grado ambiental requerido y el perfil de riesgo del proyecto.

• Asegúrese de que todas las juntas de construcción, penetraciones y detalles de transición estén diseñados profesionalmente y se instalen cuidadosamente.

• Implemente inspecciones integrales de calidad, detección de fugas y pruebas in situ durante todo el proceso de instalación.

Con décadas de experiencia en materiales de construcción avanzados y tecnologías de impermeabilización, CANLON se ha convertido en un proveedor reconocido mundialmente de sistemas de impermeabilización de alto rendimiento y soluciones integradas de envolvente de edificios. A través de innovación continua, sólidas capacidades de investigación y desarrollo y rigurosos estándares de calidad internacionales, la compañía ofrece productos impermeabilizantes confiables que sirven para edificios comerciales, proyectos de infraestructura, instalaciones industriales y desarrollos residenciales en los mercados globales.

Desde sistemas de impermeabilización estructural subterránea e impermeabilización de techos hasta soluciones completas de envolventes para edificios, CANLON ofrece carteras completas de productos, soporte de ingeniería profesional, soluciones de proyectos personalizados y servicios técnicos a largo plazo. Al combinar la fabricación inteligente, el desarrollo de productos sostenibles y la innovación centrada en el cliente, CANLON ayuda a arquitectos, ingenieros, contratistas y desarrolladores a crear edificios más seguros, duraderos y energéticamente eficientes que funcionen de manera confiable durante todo su ciclo de vida.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre impermeabilización contra la humedad y impermeabilización estructural?

R: La impermeabilización protege contra la humedad del suelo y la acción capilar donde no existe presión hidrostática. La impermeabilización estructural protege las estructuras subterráneas del agua bajo presión hidrostática, que fuerza activamente el agua hacia los poros del concreto.

P: ¿Por qué necesito un sistema de impermeabilización combinado?

R: Los espacios subterráneos habitables o de alto riesgo requieren sistemas combinados para alcanzar umbrales de riesgo aceptables. Si un sistema experimenta un defecto menor, el sistema secundario evita una falla total y la entrada de agua.

P: ¿Qué es un sistema de impermeabilización tipo B?

R: El tipo B implica diseñar la propia estructura de hormigón para que sea resistente al agua. Esto utiliza diseños de mezcla avanzados, proporciones reducidas de agua y cemento, aditivos especializados y detalles de juntas diseñados para limitar la penetración del agua.

P: ¿Cómo afecta la presión hidrostática al concreto?

R: La presión hidrostática fuerza el agua líquida a través de huecos microscópicos de concreto, juntas de construcción y microfisuras. Esta exposición continua conduce a la corrosión del refuerzo, daños por congelación y descongelación y debilitamiento estructural con el tiempo.

P: ¿Qué causa que los Membrana de impermeabilización. fallen?

R: Las membranas generalmente fallan debido a una mala preparación del sustrato, incluida la presencia de lechada, compuestos de curado o alta humedad en el concreto verde. Los detalles deficientes alrededor de las juntas y penetraciones también causan fallas importantes.
